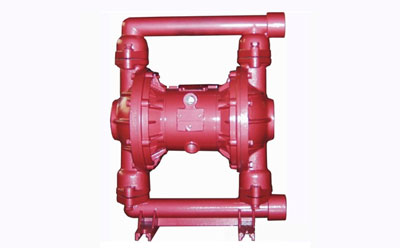

第二代氣動隔膜泵
第二代氣動隔膜泵產品特點
氣動隔膜泵不需灌引水．吸程高達5m．揚程達70m．出口壓力≥6bar。
流動寬敞，通過性能好．允許通過大顆粒直徑達10mm。抽送泥漿、雜質時，對泵磨損甚微；
揚程、流量可通過氣閥開度實現無級調節氣壓調節在1—7 bar之間：
該泵無旋轉部件，沒有軸封，隔膜j|等抽送的介質與泵的運動部件、工件介質完全隔開，所輸送的介質不會(huì )向外泄漏。所以抽送有毒、易發揮或腐蝕性介質時，不會(huì )造成環境污染和危害人身安全；
不必用電．在易燃、易爆場所使用安全可靠；
可以浸沒在介質中工作：
使用方便、工作可靠、開停只需簡單地打開和關閉氣體閥門．即使由于意外情況而長時間無介質運行或突然停機泵也不會(huì )因此而損壞．一旦超負荷，泵會(huì )自地動停機，具有自我保護性能，當負荷恢復正常后，又能自動啟動運行；
結構簡單、易損件少，該泵結構簡單，安裝、維修方便，泵輸送的介質不會(huì )接觸到配氣閥，聯桿等運動部件，不象其他類型的泵因轉子、活塞、齒輪、葉片等部件的磨損而使性能逐步下降：
可輸送較粘的液體粘度在1萬厘泊以下：
本泵無須用油潤滑，即使空轉．對泵也無任何影響，這是該泵大特點。
| 型號 | 入口 | 出口 | 連接方式 | 泵體材質 | |||||||||
| inc | mm | inc | mm | NPT | BSPT | ANSI 法蘭 | DIN 法蘭 | 鑄鐵 Z | 鋁合金 L | 不銹鋼 B | 塑料 S | 襯膠 ZCJ | |
| QBY2-10 | 3/8 | 10 | 3/8 | 10 | ● | ● | - | - | ● | ● | ● | ● | - |
| QBY2-15 | 1/2 | 15 | 1/2 | 15 | ● | ● | - | - | ● | ● | ● | ● | - |
| QBY225 | 1 | 25 | 1 | 25 | ● | ● | - | - | ● | ● | ● | ● | - |
| QBY2-40 | 1? | 40 | 1? | 32 | ● | ● | - | - | ● | ● | ● | ● | - |
| QBY2-50 | 2 | 50 | 2 | 50 | ● | ● | ● | ● | ● | ● | ● | - | - |
| QBY2-80 | 3 | 80 | 3 | 80 | ● | ● | ● | ● | ● | ● | ● | - | - |
| 型號 Model 1 | 流量 Dischage (m3/h) | 揚程 Head (m) | 出口壓力 Exit Pressure (kgf/cm2) | 吸程 Sucked lift (m) | 最大允許顆粒直粒 Max grain D | 最大供氣壓力 Max Pressure (kgf/cm2) | 最大空氣 消耗量 Max air consumption (m3/min) | 材 料 Materials | |||
| 鋁 ZL104 | 不銹鋼 1Cr18Ni9Ti | 鑄鐵 HT200 | 增強 聚丙烯 Enhanced Polypropy lene | ||||||||
| QBY-10 | 0～0.8 | 0～50 | 6 | 5 | 1 | 7 | 0.6 | ★ | ★ | ★ | ★ |
| QBY-15 | 0～1 | 0～50 | 6 | 5 | 1 | 7 | 0.3 | ★ | ★ | ★ | ★ |
| QBY-25 | 0～2.4 | 0～50 | 6 | 7 | 2.5 | 7 | 0.6 | ★ | ★ | ★ | ★ |
| QBY-40 | 0～8 | 0～50 | 6 | 7 | 4.5 | 7 | 0.6 | ★ | ★ | ★ | ★ |
| QBY-50 | 0～12 | 0～50 | 6 | 7 | 8 | 7 | 0.9 | ★ | ★ | ★ | / |
| QBY-65 | 0～16 | 0～50 | 6 | 7 | 8 | 7 | 0.9 | ★ | ★ | ★ | / |
| QBY-80 | 0～24 | 0～50 | 6 | 7 | 10 | 7 | 1.5 | ★ | ★ | ★ | / |
| QBY-100 | 0～30 | 0～50 | 6 | 7 | 10 | 7 | 1.5 | ★ | ★ | ★ | / |
