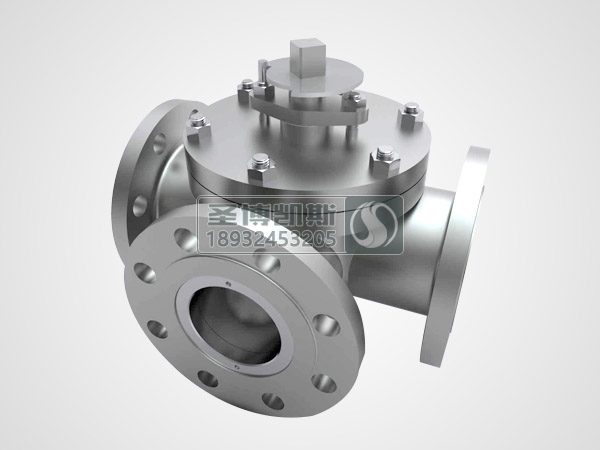

三通球閥

　　三通球閥產品介紹
　　
　　三通球閥一般分為：L型（Q44F）、T型（Q45F）、Y型（Q42F）；
　　
　　L型三通球閥：用于介質流向的切換，能使相互垂直的兩個通道連接；
　　
　　T型三通球閥：用于介質分流、合流及流向切換，可以使三個通道相互連通或使其中的兩個通道連通；
　　
　　Y型三通球閥：有相互成120°和兩通孔成135°，根據需要可實現對介質流向切換兩種工況。
　　
　　維修方便：在系統卸壓后，無需拆下整個閥體就可進行檢查和維修。
　　
　　三通球閥產品特點
　　
　　1、兩閥座密封三通球閥結構緊湊、外觀美觀、密封性能好。它能實現對管道中介質流向的切換，也能使相互垂直的兩個通道連接或關閉。
　　
　　2、四閥座密封三通球閥不僅可實現介質流向的切換，也可使三個通道相互連接，同時也可關閉任一通道，使另外兩個通道連通，靈活控制管路中介質的合流或分流。
　　
　　3、通球閥適用范圍
　　
　　廣泛適用于供水、石化、冶金、礦山、輕紡、能源、造紙、食品、鋼鐵等管路系統中對介質流向進行切換以及對介質的分流或混合流體。
　　
　　三通球閥的使用和原理
　　
　　三通球閥是指由三個流體通道的球閥，可分為L(cháng)型和T型。L型三通球閥用于介質流向的切換，能使相互垂直的兩個通道連通（如流向圖L型）。三通球閥一般采用兩閥座結構，亦可根據用戶要求采用四閥座結構。四閥座密封三通球閥具有造型美觀、結構緊湊合理，它不僅可實現介質流向的切換，也可使三個通道相互連通，同時也可關閉任一通道，使另外兩個通道連通，靈活控制管路中介質的合流或分流。
　　
　　三通球閥是一種新型的三通切換型調節閥。
　　

　　三通球閥有T型和L型。
　　
　　一、T型球閥流道的三通4面閥座球閥，采用4面閥座，受力平衡，保證閉止通道上可靠密封。能使三條正交的管道相互聯通和切斷第三條通道，起分流、合流作用，主要用于分流、混流、換向以及三通道的完全開放。
　　
　　二、L型球閥流道的三通4面閥座球閥，采用2面閥座。主要用于流路的換向。但是只能連接相互正交的兩條管道，不能同時保持第三條管道的相互連通，只起分配作用。
　　
　　三、三通球閥的特征
　　
　　采用控制閥芯旋轉角度
　　
　　改變閥芯孔道與管道口的連接狀態
　　
　　可實現對三條支管不同的組合控制。三通球閥流通能力大，可控制氣體、液體、蒸汽
　　
　　更適用于控制高粘度
　　
　　纖維顆粒狀的流體。也適用于密封要求較嚴格的場合。
　　
　　四、三通球閥在球閥中的特殊優點：
　　
　　1． 流體阻力小，其阻力系數與同長度的管段相等。
　　
　　2． 結構簡單、體積小、重量輕。
　　
　　3． 緊密可靠、密封性好，在真空系統中也已廣泛使用。
　　
　　4． 操作方便，開閉迅速，從全開到全關只要旋轉90°，便于遠距離的控制。
　　
　　5． 維修方便，球閥結構簡單，密封圈一般都是活動的，拆卸更換都比較方便。
　　
　　6． 在全開或全閉時，球體和閥座的密封面與介質隔離，介質通過時，不會(huì )引起閥門密封面的侵蝕。
　　
　　7． 適用范圍廣，通徑從小到幾毫米，大到幾米，從高真空至高壓力都可應用。
　　
　　五、三通球閥的開關原理
　　
　　三通球閥開啟過程：
　　
　　A、在關閉位置，球體受閥桿的機械施壓作用，緊壓在閥座上；
　　
　　B、當逆時針轉動手輪時，閥桿則反向運動，其底部角形平面使球體脫開閥座；
　　
　　C、閥桿繼續提升，并與閥桿螺旋槽內的導銷相互作用，使球體開始無摩擦地旋轉；
　　
　　D、直至到全開位置，閥桿提升到極限位置，球體旋轉到全開位置。
　　
　　三通球閥關閉過程：
　　
　　A、關閉時，順時針旋轉手輪，閥桿開始下降并使球體離開閥座開始旋轉；
　　
　　B、繼續旋轉手輪，閥桿受到嵌于其上螺旋槽內的導銷的作用，使閥桿和球體同時旋轉90°；
　　
　　C、 快要關閉時，球體已在與閥座無接觸的情況下旋轉了90°；
　　
　　D、手輪轉動的后幾圈，閥桿底部的角形平面機械地楔向壓迫球體，使其緊密地壓在閥座上，達到完全密封。
　　
　　進口不銹鋼三通球閥參數
　　
　　公稱通徑：DN15-DN300
　　
　　公稱壓力：1.6Mpa,2.5Mpa,4.0Mpa,6.4Mpa
　　
　　適用溫度：-30℃-425℃
　　
　　適用介質：水、油、氣、蒸汽、酸堿物
　　
　　閥體材質：不銹鋼304、304L，316，316L
　　
　　形式：T型三通，L型三通
　　
　　連接方式：法蘭連接
　　
　　傳動方式：手動，蝸輪
