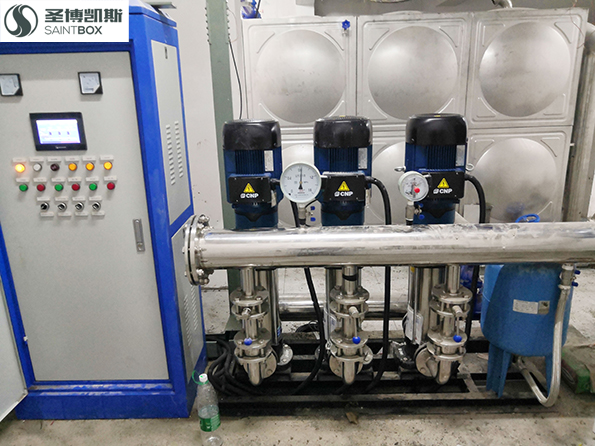

變頻供水設備主要由變頻操控柜、壓力傳感器、水泵等組成。變頻操控柜由斷路器、變頻器、接觸器、中間繼電器、PLC等組成。
供水體系
（1）蓄水池容量應大于每小時最大供水量。
（2）水泵揚程應大于實踐供水高度。
（3）水泵流量總和應大于實踐最大供水量。
（4）變頻操控柜選型：
用戶可依據供水量和供水高度承認水泵型號及臺數，然后對操控柜進行選型。
變頻器
依據工藝要求，主張配用ABB ACS600系列變頻器。ACS 600系列變頻器是ABB公司選用直接轉矩操控（DTC）技術，結合諸多先進的生產制造工藝推出的高功用變頻器。
主要技術數據：
操控銜接：2個可編程的模仿輸入（AI）；1個可編程的模仿輸出（AO）；5個可編程的數字輸入（DI）；2個可編程的數字輸出（DO）。
連續負載才干：150% In，每10分鐘答應1分鐘
串行通訊才干：規范的RS—485接口可使變頻器便當地與計算機銜接。
保護特性：過流保護、I2t、過壓保護、欠壓保護、過熱保護、短路保護、接地保護、欠壓緩沖、電機欠/過載保護、堵轉保護、串行通訊缺點保護、AI信號丟掉保護等。外形結構緊湊，安裝便當。產品經過多種電氣安全規范認證，契合GE、UL及質量認證體系ISO9001和ISO4001等。
ACS600變頻器內置PID、PFC、預磁通等八種運用宏，只需選擇需求的運用宏，相應的一切參數都自動設置，輸入輸出端子也將自動裝備。
PLC選型
PLC主張選用西門子S7-200型。SIMATIC S7-200 可編程序操控器是模塊化中小型PLC體系，能滿意中等功用要求的運用；大范圍的各種功用模塊可以非常好的滿意和習氣自動操控任務，各種單獨的模塊廣泛組合以用于擴展。多種的功用遞加的CPU和豐厚的且帶有許多便當功用的I/O擴展模塊，運用戶可以徹底依據實踐運用選擇合適的模塊。當任務規模擴展，可隨時運用附加模塊對PLC進行擴展。
