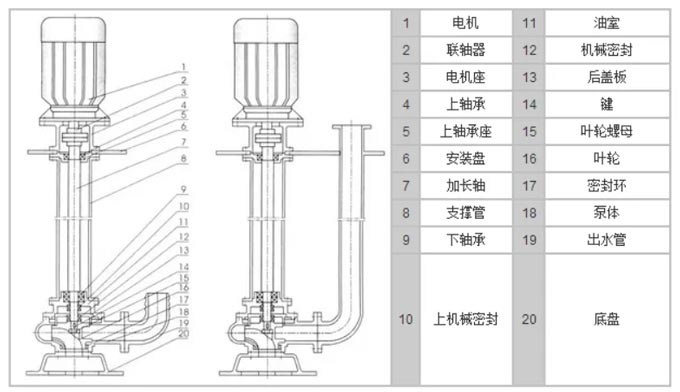

從液下排污泵結構圖中可以看出液下排污泵是由很多配件組成的，分別有電機、聯軸器、電機座、上軸承、上軸承座、安裝盤、加長軸、支撐管、下軸承、上機械密封、油室、機械密封、后蓋板、鍵、葉輪螺母、葉輪、密封環、泵體、出水管、底盤等零部件構成。YW液下排污泵的結構是立式結構，液下泵工作過程中可以浸在水中工作，下水深度可以達到0.5米到5米之間，并且使用獨特的單葉片或者雙葉片葉輪結構，可以有效通過液下排污泵口徑5倍的纖維物質和直徑為口徑百分之五十的固體顆粒介質。
液下排污泵結構圖
液下排污泵結構圖
無堵塞液下排污泵是在引進國內外技術的基礎上，結合我國水泵的使用特點而引發成功的新型排污泵產品，液下排污泵具有防纏繞、無堵塞、自動安裝、自動控制、節能效果顯著等特點。在排送長纖維垃圾、固體顆粒方便有著獨特的效果。
YW液下排污泵使用獨特的葉輪結構與新型機械密封可以有效的泵送含有長纖維與固體顆粒物。葉輪和傳統的葉輪相比，液下泵葉輪使用單流道或者雙流道形式，液下排污泵類似于一截面大小相同的彎管，有著很好的過流性，配上合理的蝸室確保液下泵有著效率高的優點。葉輪經過動靜平衡試驗可以在運行中沒有振動。
液下排污泵的立式電機用螺栓緊固在電機座上，并且利用彈性聯軸器和排污泵直接傳動、泵架、泵體、中間接管、管法蘭、出液管等連接為一體，被固定在底板上，排污泵的整體通過底板安裝在容器上。液下排污泵的軸向力和徑向力是由軸承盒中所裝的單向推力球軸承和單列向心球軸承以及滑動導軸所承受的，它們可以確保液下排污泵的正常運行。軸承用黃油潤滑，導軸承由輸送的液體進行潤滑。工作過程中液面需要高出葉輪中心線。液下排污泵的結構是液下泵和電機連接一同潛入液下，可以實現把物料準確送到目的地。
液下排污泵結構圖由湖南圣博凱斯泵閥總結。
