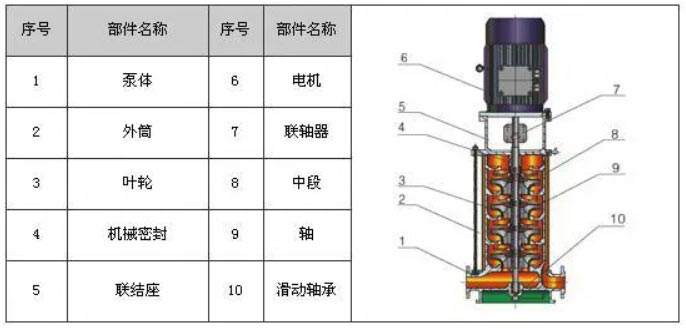

從立式多級離心泵結構圖中可以看出立式泵是由許多零部件構成的，分別有泵體、電機、外筒、聯軸器、葉輪、中段、機械密封、軸、聯結座、滑動軸承等部件構成。
立式多級離心泵結構圖
立式多級離心泵具有整體結構緊湊、重量輕、體積小、節能顯著、噪聲低、檢修方便的多級離心泵。使用標準立式電機與快裝式機械密封更換時比較方便。離心泵的過流部件分別使用304和316不銹鋼材料制造而成，能適用于輕度腐蝕性的介質。
立式多級離心泵是由多級泵與電機兩部分構成，電機是Y型三相異步電機，多級泵與電機使用聯軸器進行連接，整體是剛性連接，使用過程中不需要進行校正。立式多級離心泵定子部分與轉子部分構成。立式多級泵定子部分由進水段、中段、出水段、導葉、填料函體等配件構成。為了避免定子磨損，定子上會(huì )裝有密封環和平衡套等等，磨損后需要將配件進行更換。轉子部分有葉輪、軸、平衡毅等構成。轉子下端是水潤滑軸承，上面是角接觸球軸承。立式多級離心泵的軸向力大部分由平衡鼓來承擔，其他小部分剩下的軸向力由幅角接觸球來承受。進水段與出水段以及結合面可以用紙墊連接來達到密封效果。軸封使用填料或者機械密封便于用戶進行選擇。
1.立式多級離心泵的結構比較緊湊、從旋轉方向看去為逆時針?lè )较蜣D動。
2.立式多級離心泵的吸入口與出水口位于同一中心線上，便于管路的連接。
