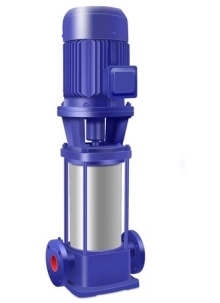

立式多級離心泵也叫做CDLF立式多級離心泵。這種泵屬于非自吸的離心泵，對傳輸的介質有一定的要求，最多可以傳輸輕微的耐腐蝕的介質，使用起來還是非常高效的。這種泵的價格比較劃算，質量也很給力，高效又節能，感興趣的小伙伴一起來感受一下這種泵吧。接下來為大家帶來立式多級離心泵的結構。
1、定子部分
主要由吸入段（進水段）、中段、吐出段（出水段）、導葉、次級進水段、填料函體（尾蓋）和軸承體等分別用拉緊螺栓聯接成一體，中段由高強度的穿杠螺栓和進出水段聯接。泵的進水段、中段、出水段之間的密封面均采用二硫化鉬潤滑脂金屬面硬密封。
2、轉子部分
主要由軸、葉輪、節流軸部件、軸承及軸套等組成。正、反兩組葉輪對稱布置軸中心的兩端，在運行中產生的軸向推力可以通過正、反葉輪基本抵消，無需采用平衡盤結構就能實現泵腔內巨大軸向推力的自動平衡，殘余軸向力由一對背靠背的角接觸軸承承受。
3、泵的密封
1.泵吸入段（進水段）、中段、吐出段（出水段）、次級進水段之間的靜止結合面用密封膠或二硫化鉬來密封。
2.泵各級間一定是要密封起來的。
3.泵的兩側軸封采用軟填料密封。
4.采用擋水圈擋水，軸承是一定不可以進水的。
4、軸承部分
自平衡多級泵型的整個轉子由驅動端的圓柱滾子軸承《GB/T283-94》、末端采用《GB/T292-94》角接觸球軸承支撐，軸承采用CD30或CD40機械油加入軸承體內至油鏡中心潤
以上就是立式多級離心泵的結構，感興趣的小伙伴不要錯過了！更多的精彩就請關注湖南圣博凱斯泵閥！
