渣漿泵結構是通過水泵制造的離心力將固、液混合介質能量增加的一種機械。渣漿泵廣泛的用于礦山、電廠、化工、建材及石油等行業領域，應用領域上來看還是非常廣泛的，在這里為大家介紹一下渣漿泵的結構，幫助大家更好的對渣漿泵進行了解，使用起來還是非常簡單的，跟著湖南圣博凱斯泵閥的小編一起來了解吧！
一、渣漿泵的泵體

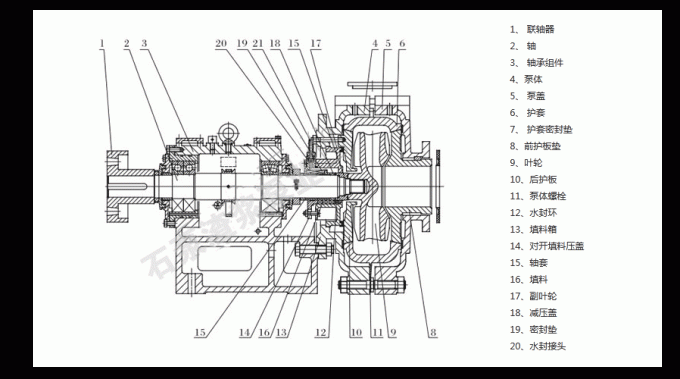

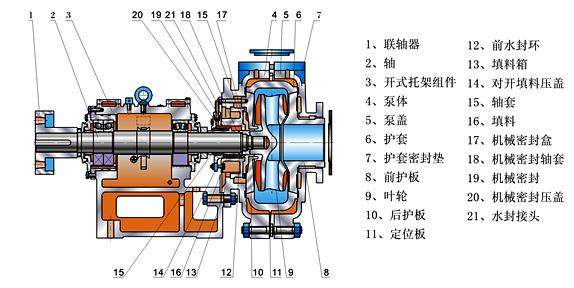

渣漿泵一般常見的多為雙泵殼結構，由泵體和泵蓋組成外泵殼結構，葉輪、護套、前護板、后護板組成內泵殼結構。渣漿泵外泵殼所含有的材料有灰鐵、球鐵、鑄鋼三種，內泵殼結構也被稱為水泵的過流部件，制造材料也有三種，分別是KMTBCr26、Cr15Mo3和橡膠。
?
渣漿泵的內泵殼結構也就是過流部件，在泵備件的核心制造成本中占用的成本費還是很高的，這也就意味著它代表了渣漿泵的核心質量水平，采購渣漿泵最需要留意的部分。
泵備件的過流部件制造材料中，KMTBCr26金屬晶粒細密、耐磨性好、性?xún)r(jià)比較高，目前70%的渣漿泵過流部件都使這種材質。Cr15Mo3材質制造的過流部件雖然耐磨性更高、硬度更好，使用壽命能達到KMTBCr26的1.5倍，但其成本更高達到KMTBCr26的2倍，故而性?xún)r(jià)比較低、使用范圍較小。橡膠在三種制造材料中耐腐蝕性更好，當介質中含有固體顆粒圓滑、無尖角、渣漿泵的揚程不超過40米時，適宜選擇橡膠制造的過流部件。
二、渣漿泵的軸封
渣漿泵的軸封主要有填料密封、副葉輪密封、機械密封這三種。
1、渣漿泵的填料密封
渣漿泵的填料密封是靠填料和軸套之間的軟硬磨合起到密封效果的，軸封水需要在填料進行密封時添加，軸封水的壓力必須超過渣漿泵出口壓力1.5公斤，此種密封方式在選礦廠、洗煤廠應用廣泛。
2、渣漿泵的副葉輪密封
渣漿泵的副葉輪密封是靠副葉輪產生的壓力起到密封效果的，要求渣漿泵的倒灌壓力不超過渣漿泵出口壓力15%，當水的問題不夠時采用這種密封方式。
3、渣漿泵的機械密封
渣漿泵的機械密封靠機械密封的動靜環緊密摩擦起到密封效果的，機械密封分又分為無注水式機械密封、注水式外沖洗機械密封、注水式內沖洗機械密封三種。無注水式機械密封不需要加軸封水，使用壽命約4000小時；注水式外沖洗機械密封需要加軸封水，軸封水壓力1.5公斤，使用壽命約6000小時；注水式內沖洗機械密封需要加軸封水，軸封水壓力要超過渣漿泵出口壓力1.5公斤，使用壽命約8000小時。
三、渣漿泵的傳動部分
渣漿泵的傳動部分由泵軸、軸承、軸承箱組成。在對軸承潤滑時我們可以采用干油潤滑和稀油潤滑兩種方式，一般來說在渣漿泵輸送介質溫度較高或渣漿泵的規模較大的情況下，需要采用稀油潤滑并加強制冷卻水。
渣漿泵結構還是非常好理解的，結構在眾多水泵中還是比較簡單的。
