強制循環泵的工作原理是泵送液體不是借助葉輪對液體的離心力，而是通過旋轉的葉輪葉片的推力確保被泵送的液體沿著泵軸方向進行流動。強制循環泵是通過葉輪旋轉所產生的沿著泵軸方向的水平推力工作也被稱之為臥式軸流泵。強制循環泵的結構特點是轉速很低、抗汽蝕性能好、承載能力強穩定性比較好運行安全可靠。
強制循環泵的原理
1.強制循環泵泵送液體不是利用葉輪對液體的離心力，而是通過旋轉葉輪葉片的推力確保被送的介質沿著泵軸的方向來進行流動。在泵軸由電機帶動旋轉后，因為葉片和泵軸軸線有一定的螺旋角，會(huì )對液體產生推力，把液體推出進而沿著排出管排出。在液體被排出后原來的位置就會(huì )形成局部真空，外面的液體在大氣壓的作用下，會(huì )沿著進口管被吸入葉輪中。只要葉輪連續不斷的進行運轉，循環泵就能不斷地吸入與排出液體。
2.強制循環泵是通過葉輪的旋轉所產生的，會(huì )沿著泵軸的方向進行水平推力工作，經常被人們稱之為臥式軸流泵。主要用于真空制鹽、磷酸、乳酸鈣、乳酸、鈦白粉、氧化鋁、氯化銨、氯化鈣、氨酸鈉、熔鹽、制糖、造紙、廢水等行業的蒸發、濃縮、冷卻，為了提高設備的生產能力增加換熱器的傳熱系數作為強制循環之用。
3.強制循環泵是垂直進水平出，強制循環泵較小的口徑應該在250，流量較小會(huì )在300噸左右，揚程范圍會(huì )在2.5米～4米，強制循環泵的揚程不可以超出5米。

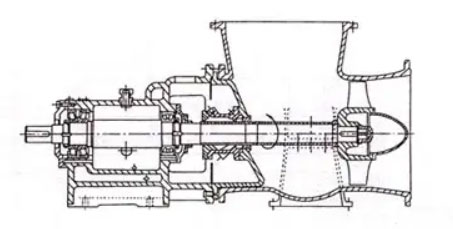

強制循環泵結構圖
強制循環泵的結構特點
1.懸臂式轉子使用前開門結構，結構簡單，維修便捷，可以不用拆卸泵體與管線。
2.葉輪和吸入導管配合，在泵送磨蝕性的物料時，需要更換吸入導管就行，進而提高泵體的使用年限。軸封能使用填料密封與雙端面機械密封，保障沒有泄露安全可靠就行。
3.能使用直聯和皮帶傳動、減速機傳動等傳動方式，能使用臥式安裝和立式安裝又或者懸掛式安裝等安裝方式，確保循環水泵能滿足不同工位對性能與安裝的需求。
4.鍋爐強制循環泵軸承箱部位是方型長跨距重型結構，穩定性比較好，承載能力會(huì )比較強，運行比較可靠，和國內的同類產品相比安裝比較方便。前后兩端使用徑向短圓柱軸承與重型成對軸承。軸承使用國內優質軸承或者NSK、SKF。
5.強制循環泵使用副葉輪動力密封與雙端面機械密封組合，外接冷卻沖洗水能改善軸封的工作條件，機封的使用年限會(huì )很長。軸套外圓會(huì )加大，和國內同類型產品相比壁厚加厚變形會(huì )很小。
