從高溫隔膜泵原理圖中可以高溫隔膜泵的工作原理是用利用壓縮空氣為動力，依靠空壓機把壓縮空氣輸入隔膜泵的配氣閥，來驅動高溫隔膜泵中間體內連接軸，來帶動耐高溫隔膜泵體介質室內的隔膜泵膜片橫向拉伸運動來達到自吸流體的作用的容積式往復泵。

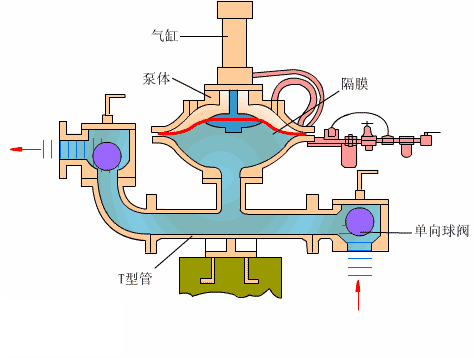

高溫隔膜泵原理圖
高溫隔膜泵工作原理是借助空壓機把壓縮空氣輸入QBY隔膜泵的配氣閥，來驅動氣動隔膜泵的中間體內連接軸來帶動泵體介質室內的膜片做橫向拉伸運動來達到自吸流體的作用的容積式往復泵。在氣動隔膜泵的兩個對稱工作腔中各裝有一塊彈性的隔膜，連桿把兩塊隔膜連接成一體，壓縮空氣從隔膜泵的進氣接頭進入配氣閥后，推動兩個工作腔中的隔膜驅動連桿的兩塊膜片一起運動。這時另一工作腔中的氣體會(huì )從隔膜的后面排出泵外。高溫隔膜泵有氣流結構與液流結構兩部分構成利用兩側的膜片來進行隔離。

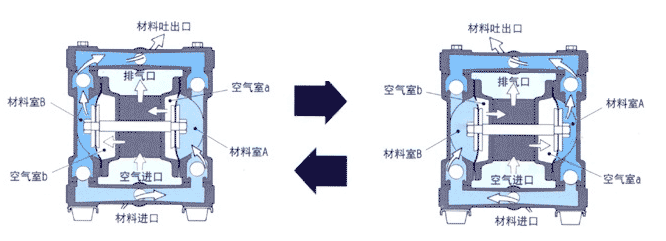

高溫隔膜泵原理動圖
氣源壓力需要大于每平方厘米兩公斤就能進行工作。在5公斤工作壓力到8公斤工作壓力下，氣閥室里的高壓氣體利用氣流疏導系統帶動連桿軸來回左右往復運動，消耗后的低壓氣體利用排氣口快速排出。在兩側高壓和低壓氣體交替作用下，連桿軸會(huì )帶動兩側膜片進行左右運動，確保兩邊容積腔里的氣壓發生交替的變化，進而實現液體的連續吸入和排出。
配氣機構會(huì )自動地把壓縮空氣進入到另一個工作腔里，推動隔膜往相反的方向進行運動，這會(huì )形成兩個隔膜的同步往復運動。導致工作腔內容積的改變驅使兩個單向球閥交替地開啟與關閉，進而把液體連續地吸入與排出。

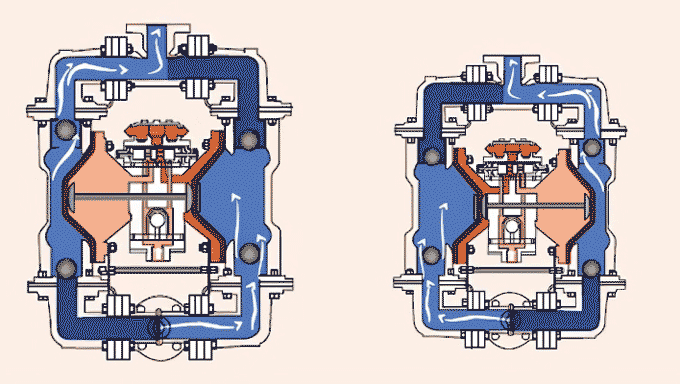

隔膜泵原理動圖
流體在通過高溫隔膜泵時，軟密封球芯與閥座一開一關驅使每個外隔膜室交替地填充與排出，球芯與閥座會(huì )對通過的壓力差做出反應。并且因為球芯與閥座的軟密封形式還能通過一些細小的顆粒介質。
高溫隔膜泵原理
在膜片完成運動之后空氣閥會(huì )再次引導空氣從空氣室B的背面，這是空氣室A為空氣排放的動作。在高溫隔膜泵恢復到原先的啟動狀態時，泵中的兩個膜片各自完成了一個空氣排放或者流體排放的過程。這就完成了整個泵送過程。
高溫隔膜泵原理圖由隔膜泵廠家總結，推薦閱讀：隔膜泵耐高溫多少度？
