由于離心泵的型號不同因此離心泵的性能參數也各不相同，根據離心泵的性能參數就能繪制出離心泵的性能曲線圖。從離心泵的性能曲線圖中可以找出離心泵的效率較高點。在出廠前在離心泵上會(huì )配有相應的產品畫冊，便于您在初次使用中能夠更好的掌握離心泵使用操作方面的知識。
離心泵的性能參數
1.流量：指的是離心泵在單位時間內泵送的液體體積，一般用字母Q來表示。
2.揚程：揚程也被稱之為壓頭指的是離心泵對單位重量的液體所能提供的有效能量。
3.效率：離心泵在泵送液體時電機利用葉輪的運轉把機械能傳遞給液體，在此期間或多或少的會(huì )出現能量損失，進而使離心水泵的有效揚程與流量降低。一般用效率來反應這種能量損失。
（1）容積損失：指的是雙吸離心泵的液體泄露所導致的損失，能用容積效率ηv來表示，通常閉式葉輪的容積效率在0.85～0.95之間。
（2）機械損失：泵軸與軸承之間、泵軸和填料函之間、葉輪蓋板外表面和液體之間出現摩擦而引發的能量損失，能用機械效率ηm來表示，通常為0.96～0.99之間。
（3）水力損失：黏性的液體經過葉輪通道與蝸殼時產生的摩擦阻力以及流速與方向改變會(huì )引發的環流與沖擊而產生的局部阻力，一般稱之為水力損失，可以用水力效率ηh來表示，通常為0.8～0.9之間。
離心泵的總效率反映出三項能量損失的總和，得出的數值和離心泵的類型、尺寸、制造精度程度與液體的流量和性質有關。通常小型離心泵的效率在50%～70%，大型水泵能達到90%。
4.軸功率：指的是泵軸所需要的功率，簡稱為電機轉給泵軸的功率。
離心泵的有效功率指的是液體從葉輪得到的能量。
離心泵的有效功率
上面式中N-軸功率，W；Ne-為有效功率，W；Q-流量，m3/s；H-揚程，m；p-液體密度，kg/m3。
離心泵的性能曲線
離心泵的性能曲線有流量-揚程曲線，流量-功率曲線，流量-效率曲線三條。

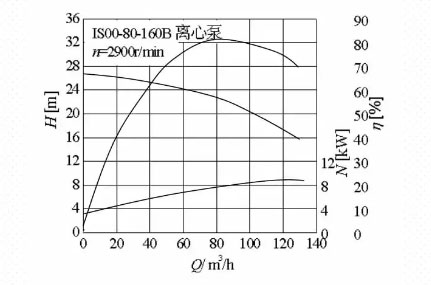

離心泵性能曲線
1.流量-揚程性能曲線
流量-揚程性能曲線是離心泵的基本性能曲線。在比轉速小于80的離心泵具有上升與下降的特點，簡稱為駝峰性能曲線。比轉速在80～150之間的離心泵具有平坦的性能曲線。比轉速在150以上的離心泵會(huì )有陡降性能曲線。通常來講在流量較小時揚程會(huì )很高，隨著流量的增加揚程會(huì )漸漸下降。
2.流量-功率性能曲線
軸功率會(huì )隨著流量而增加需要注意的是此處是軸功率并不是電機功率，在流量Q=0時相應的軸功率并不等于零而是一定值。這個功率主要消耗在機械損失上。單級雙吸離心泵中是充滿水的，假如長期的運轉會(huì )造成泵中的溫度不斷升高，泵殼和軸承會(huì )出現發熱，情況嚴重時可能會(huì )使泵體熱力出現變形，平常稱之為悶水頭，揚程是較大值時出水閥會(huì )慢慢打開，流量會(huì )漸漸增加軸功率也會(huì )漸漸增加。
在選擇和單級雙吸式離心泵配套的電機輸出功率時，需要根據離心泵的工作情況選擇比離心泵軸功率稍微大一點的功率，防止在實際運行中會(huì )出現小機帶大機的情況，導致電機出現過載和燒毀等嚴重事故，也要防止配過大功率的電機，確保電機的容量不可以充分利用進而降低電機的效率與功率。
3.流量-效率曲線
流量-效率性能曲線比較像山頭的形狀，流量是零時，效率也是零。隨著流量的增加效率也會(huì )漸漸的增加，但是增加到一定的數值后效率會(huì )下降了。
曲線上有較高點，一般稱之為離心泵的效率較高點。是離心泵比較經濟的一個工作點，在該點左右的范圍中均屬于效率較高區域，離心泵選型時應該確保泵站設計所要求的流量與揚程可以落在效率高段的范圍中。
離心泵的性能參數與性能曲線由離心泵廠家總結，推薦閱讀：離心泵的特性曲線圖及影響因素
