氣動泵是氣動隔膜泵的簡稱也被稱之為氣動雙隔膜泵，氣動泵工作原理是將空氣源為動力，利用隔膜往復變形導致容積發生變化的泵，氣動泵的工作原理類似與柱塞泵。氣動泵在使用過程中還是有一些注意事項需要去進行了解的，只有弄清楚氣動泵工作原理和注意事項才能正確使用操作氣動隔膜泵，這樣做的目的是延長氣動泵的使用年限。
氣動泵工作原理

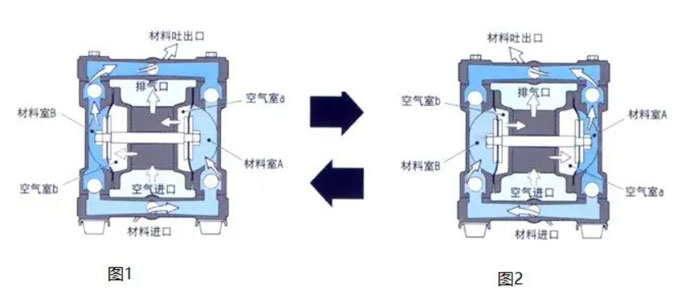

氣動泵工作原理
在氣動泵的兩個對稱工作腔里A、B中各裝有一塊膜片，從中心聯桿把它連接成一體。壓縮空氣會(huì )從氣動泵的進氣口進入配氣閥，利用配氣機構把壓縮空氣引到其中一腔，再將腔中隔膜推動運動，再從另外一腔中將氣體排出。直到抵達運動行程終點，配氣機構會(huì )自動的把壓縮空氣引到另外一個工作腔，推動隔膜往相反的方向進行運動，進而使兩個隔膜連續同步地進行往復運動。壓縮空氣是由E進入配氣閥，確保隔膜往右運動，A室的吸力會(huì )使介質從C入口流入，再推開球閥進入到A室中，球閥會(huì )由于吸入而出現閉鎖的情況，B室中的介質會(huì )被不斷擠壓，再推開球閥從出口D流出，確保球閥閉鎖避免出現回流，這樣往復循環會(huì )使介質不斷地從C入口處吸入再由D出口處排出。

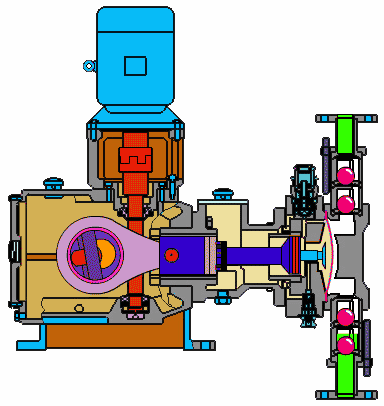

氣動泵工作原理動圖
氣動泵注意事項
緊固好氣動泵和各連接管接頭，避免電動隔膜泵由于振動撞擊出現靜電火花?？梢圆捎每轨o電軟管。需要周期性的查看和測試接地系統的可靠性，需要接地電阻小于100歐姆。確保流體中所含的較大顆粒不超出QBY氣動隔膜泵的較大安全通過顆粒直徑標準。需要確保良好的排氣與通風、需要遠離易燃易爆與熱源。進氣壓力不要超出泵的較高允許使用壓力，高出QBY隔膜泵額定壓力的壓縮空氣可能會(huì )造成人身傷害與財產的損失以及損壞氣動泵的性能。靜電火花可能會(huì )引發爆炸造成人身傷害事故與財產的損失，能根據使用足夠大截面積的導線，將泵上的接地螺釘妥善可靠地進行接地。接地需要符合當地的法律法規以及現場的特殊要求規定。氣動泵的排氣中可能很有固體物請勿把排氣口對著工作區或者人，防止造成人身傷害。隔膜失效時隔膜泵泵送的物料會(huì )從排氣消聲器中噴出。確保泵壓的管道系統可以承受所達到的較高輸出壓力，確保氣動泵驅動氣路系統的清潔與正常工作條件。在泵送易燃與有毒的液體介質時，請把排出口接到遠離工作的區域。氣動泵在運行過程中，通常抽吸的介質是多種多樣的，假如碰到了一些部分容易出現凍結的介質時，需要在進出口的地方安裝閥門便于起到保護作用。
氣動泵工作原理注意事項由隔膜泵廠家總結，推薦閱讀：氣動泵工作原理及構造
