前段時間對臥式多級泵的拆裝步驟與拆卸圖進行了簡單的講解，今天我們就來講解多級泵拆卸圖解步驟。多級泵的結構可以分為臥式多級泵和立式多級泵。結構不同拆裝的方法也不太一樣。以下講解立式多級泵拆卸圖解步驟。

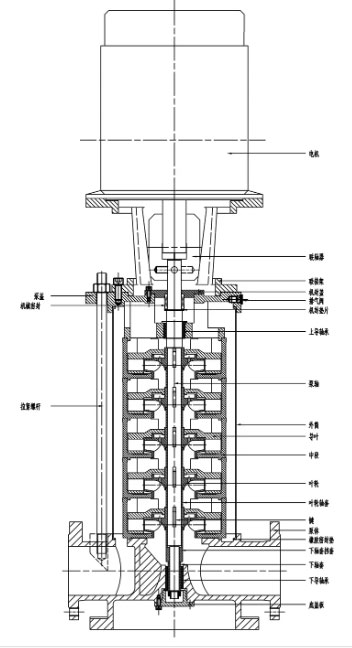

立式多級泵拆卸圖
多級泵拆卸圖解步驟
技術要求
1.把多級離心泵按照正確的順序與方法進行拆卸工作。
2.在拆卸過程中應該盡量使用專用的工具。
3.禁止暴力拆卸，不能損壞零部件。
4.針對易混配合件，清洗查看后應該做好按照方位的標記或者編號保管，便于后續的組裝工作。
拆卸前的準備工作
1.工具與器具的準備工作：專用扳手、吊拆機具、滑道架、旋具、手錘、木錘、銅棒、煤油、撬棍、清理清洗工具等。
2.檢測量具：千分表、油標卡尺、內外徑千分尺、放大鏡、深度油標卡尺、平板等等。

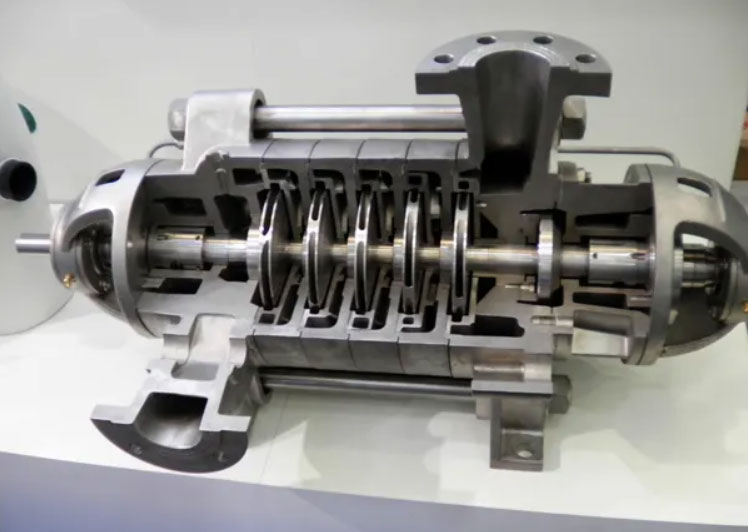

D型多級泵拆卸圖
拆卸工藝方法與步驟
1.將軸承進行拆卸。
（1）先將油箱和主油泵以及進出油管進行拆卸。
（2）將推力軸承的端蓋拆下后，再把進出口端軸承蓋進行拆卸，接著將止推軸承組件取出。
（3）將蝸桿套的鎖緊螺母擰下后，在把D型多級泵的傳動蝸桿套取出。接著擰下止推盤的鎖緊螺母，接著把止推盤取出。
（4）將兩端徑向軸瓦取出后，在把軸承架和殼體以及封頭的連接螺釘擰下，并且把軸承架取出。
軸封的拆卸
（1）將軸封壓蓋螺母擰掉后，沿著軸向將壓蓋抽出。
（2）將填料函組件或者機械密封組件取出。
將泵體的組件抽出
（1）將出口端封頭法蘭螺母擰下，再把平衡管法蘭螺栓拆下，接著用頂絲向內擰將法蘭頂松，使用起重機具把封頭吊出。
（2）在不銹鋼多級泵端頭螺栓上安裝一個滑道架，確?；烂婧屯鈿ね搀w內壁面平齊。接著用力推動軸的聯軸器端，驅使泵體組件從外殼中滑移到滑架上。內件由于貼緊而出現難以推動的情況時能裝上一個自制的推出器。并且利用工具上的頂絲把內泵體組件頂出。組件全部移動到外殼筒體后，可以用起重機具把組件平穩地吊放在木板上。
內泵體組件的拆卸
（1）可以用專用的彎鉤扳手將葉輪的鎖緊螺母拆下，接著將軸套取出。
（2）將組件的定位鍵螺釘擰下，再把定位鍵取出。
多級泵拆卸圖解步驟由離心泵廠家總結，推薦閱讀：什么叫多級泵？什么叫單級泵？
