從隔膜泵工作原理演示圖中可以清楚的看出，在QBY隔膜泵的兩個對稱工作腔中各裝有一塊彈性的隔膜，兩岸吧兩塊隔膜結成一體，壓縮空氣從隔膜泵的進氣口接頭進入配氣閥后，再推動工作腔中的隔膜，再驅動聯桿聯接的兩塊隔膜進行同步運動。在這時另外一個工作腔中的氣體會(huì )從隔膜的背后排出泵外。只要達到行程的終點。配氣機構會(huì )自動地把壓縮空氣引到另外一個工作腔，推動隔膜往相反的方向進行運動，這樣會(huì )形成兩個隔膜的同步往復運動。每個工作腔中設置了兩個單向球閥，隔膜的往復運動會(huì )導致工作腔中的容積發生改變，驅使兩個單向球閥交替地開啟與關閉，進而把液體連續地吸入與排出。

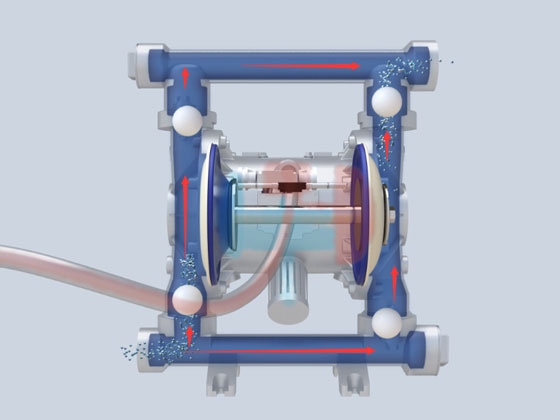

隔膜泵工作原理演示圖
從氣動隔膜泵工作原理圖中可以看出空氣經由氣閥壓縮進入膜片A的背面從膜片擠壓液室。這種以空氣驅動的方式能免除平?；钊寗?dòng)的機械應力，進而明顯地延長膜片的使用年限。壓縮空氣把膜片A推離中心體時，另一端的膜片B會(huì )被連結中心軸拉向中心體，膜片B背面的空氣從出口排到泵體外?？梢允笲室形成真空狀態，能依靠外面大氣壓力的作用把流體從入口支管到閥球推離，閥座會(huì )使液體可以自由地進入B室直到填滿。

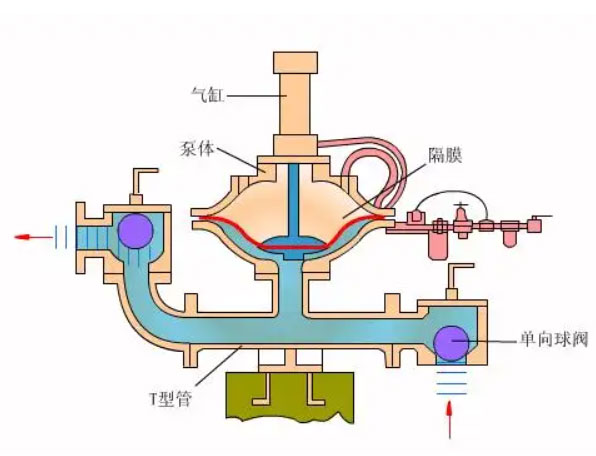

氣動隔膜泵工作原理圖
隔膜泵工作原理是借助空壓機把壓縮空氣輸到隔膜泵的配氣閥來驅動隔膜泵中間體中連接軸來帶動隔膜泵泵體介質室內的隔膜泵膜片做橫向拉伸運動來達到自吸流體的作用的容積式往復泵。在不銹鋼隔膜泵的兩個對稱的工作腔中，各配有一塊有彈性的隔膜，聯桿把兩塊隔膜結成一體，壓縮空氣會(huì )從隔膜泵的進氣接頭進入配氣閥后，推動兩個工作腔中的隔膜，驅使聯桿聯接的兩塊隔膜進行同步運動。在另一工作腔中的其他會(huì )從隔膜的背后排出泵外。氣動雙隔膜泵有氣流結構與液流結構兩大部分構成，可以通過兩側的膜片進行完全的隔離。
隔膜泵工作原理動圖
氣源壓力需要大于每平方螺母連公斤就能工作。在5公斤到8公斤的工作壓力下，氣閥室中的高壓氣體利用氣流疏導系統帶動連桿軸做左右的往復運動，消耗后的低壓氣體利用排氣口飛快排出。在兩側的高低壓氣體交替作用下，連桿軸會(huì )帶動兩側膜片進行左右運動，驅使兩邊容積腔中的氣壓發生交替變化，進而實現液體的連續吸入和排出。
隔膜泵工作原理圖
配氣機構可以自動地把壓縮空氣引到另一個工作腔來推動隔膜往相反的方向進行運動，這會(huì )有兩個隔膜的同步往復運動。在每一個工作腔中有設置兩個單向球閥，隔膜的往復運動會(huì )導致工作腔中的容積發生改變，驅使兩個單向球閥交替地開啟與關閉，進而把液體連續地吸入與排出。
隔膜泵工作原理演示圖由隔膜泵廠家總結。
