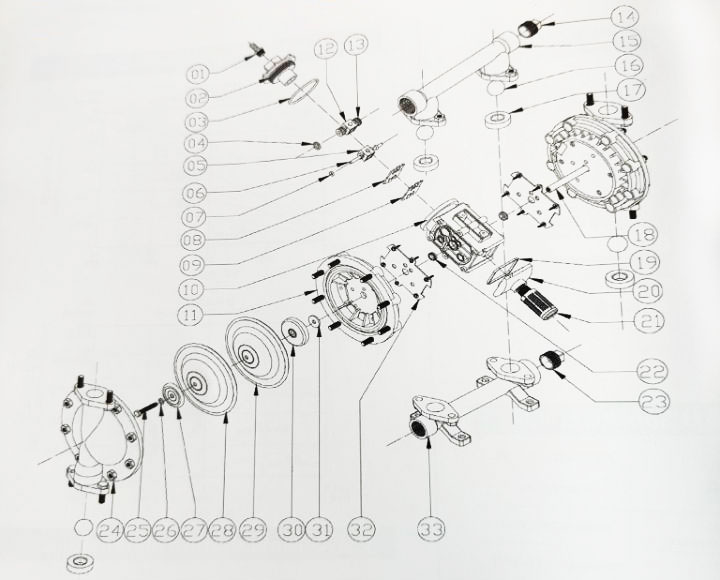

從不銹鋼氣動隔膜泵的拆卸圖中可以看出不銹鋼氣動隔膜泵是由許多配件構成的，其中包括1.進氣嘴、2.氣閥蓋、3.墊片、4.助動桿O型圈、5.滑塊、6.助動桿、7.活塞V型圈、8.引導塊、9.引導塊墊片、10.氣閥室、11.隔排、12.滑塊、13活塞、14.堵頭、15.出料口（上蓋）、16.球閥、17.球座、18.連桿軸、19.氣閥室墊片、20.氣閥室座、21.消聲器、22.連桿軸V型圈、23.堵頭、24.立柱、25.夾板螺絲、26.外夾板O型圈、27.外夾板、28.四氟膜片、29.聚焦膜片、30.內夾板、31.內夾板墊片、32.氣閥室墊片、33.進料口（下蓋）等零部件構成。不銹鋼氣動隔膜泵的組裝需要將這些零部件按照順序依次組裝起來即可。
不銹鋼氣動隔膜泵的拆卸
不銹鋼氣動隔膜泵的組裝
不銹鋼氣動隔膜泵的拆卸
（1）在不銹鋼氣動隔膜泵拆卸前，先把QBY型氣動隔膜泵左右兩邊的泵體和氣室分別標上記號以便后續的二次組裝。
（2）可以采用扳手把連接出口管和泵體的螺絲松開，將出口管拆除后就能看到閥球與閥座，將球與座拿出后并且查看隔膜泵的其他配件，仔細查看是否出現磨損、裂痕、化學腐蝕等情況。
（3）采用扳手把連接進口管和泵體的螺絲松開，將出口管拆除后就能看到閥球與閥座，將球與座拿出后并且檢查其他備用件，仔細查看是否出現磨損、裂痕與化學腐蝕等情況。
（4）可以采用扳手把外側泵體與內側泵的中間體進行分開，將泵體拆除后就能看到膜片與膜片夾板。
（5）采用扳手或者工具固定膜片外夾板左右的邊緣，把隔膜裝置和中間體進行分開。接著順時針擰松隔膜裝置。將膜片外夾板移出后把軸從中間體取出。
（6）采用夾鉗把軸和膜片裝置分開，查看軸、夾板、膜片是否出現損壞與腐蝕等情況。
（7）可以采用內六角扳手或者工具將配氣閥總成打開，查看活塞、活塞油封、阻力滑塊、密封滑圈、阻力桿、阻力桿密封是否出現磨損。
不銹鋼氣動隔膜泵的安裝
關于不銹鋼氣動隔膜泵的組裝工作大家需要知道的是不同的隔膜泵生產廠家生產出來的氣動隔膜泵，它們的內部結構與構成部件存在著些許差異，在大家清楚了不銹鋼氣動隔膜泵的組裝方式時需要對不銹鋼氣動隔膜泵的結構有所了解，這樣才能在組裝不銹鋼氣動隔膜泵時節省掉不必要的麻煩。不銹鋼氣動隔膜泵的組裝只需要根據不銹鋼氣動隔膜泵的拆卸步驟反向操作就能順利的將其組裝完成。
