隔膜泵選型可以根據用戶給出的流量揚程選擇出適合的隔膜泵型號，也可以參考隔膜泵的性能曲線圖找出適合的型號。以下講解隔膜泵閥體與執行機構的選擇。

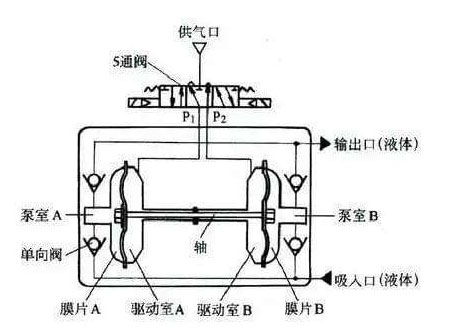

隔膜泵閥體圖片
隔膜泵閥體的選擇
閥體的選擇是隔膜泵選型中重要的環節之一。隔膜泵閥體的種類有許多，常用的有直通雙座、直通單座、隔膜、角形、小流量、偏心旋轉、三通、球形、套筒式、蝶形等。在選擇閥門前先要對控制介質、工業條件與參數進行細心的分析，收集足夠的數據，清楚系統對DBY隔膜泵的要求，根據收集到的數據來確定閥門的類型。在選擇時可以從以下方面進行考慮。
（1）由于介質中的腐蝕性很強，在可以滿足調節功能的情況下，盡可能選擇結構簡單的閥門。
（2）當流體介質中含有高濃度磨損性顆粒的懸浮液時，閥芯與閥座結合面每次關閉時均會(huì )受到嚴重摩擦。閥門的流路需要光滑閥的內部材料需要堅硬。
（3）介質的溫度與壓力發生較大變化時，應該選擇閥芯與閥座的材料受溫度與壓力變化小的閥門。
（4）避免閃蒸與空化閃蒸以及空化只產生在液體介質。實際生產過程中，閃蒸與空化不僅會(huì )影響系數的計算，還會(huì )有振動與噪聲形成。
（5）閥芯形狀結構主要是根據選擇的流量特性與不平衡力等因素進行考慮。
隔膜泵執行機構的選擇
輸出力進行考慮
執行機構不管是哪種類型，輸出力均是用來克服負荷的有效力，主要指的是不平衡力于不平衡力矩加上密封力、重力、摩擦力等有關力的作用。為了保證隔膜泵可以正常工作，選擇的執行力機構需要可以產生足夠的輸出力來克服各種阻力，確保高密度密封與閥門的開啟。
針對雙作用的液動、氣動和電動執行機構，通常均沒有復位彈簧。作用力的大小和運行方向無關。選擇執行機構的關鍵在于弄清較大的輸出力與電機的轉動力矩。針對單作用的氣動執行機構，輸出力和閥門的開度有關，隔膜泵上出現的力可以影響運動特性，要求在整個隔膜泵的開度范圍建立力平衡。
執行機構輸出力確定后可以根據工藝使用環境的要求，選擇對應的執行機構。對于現場有防爆要求時應該選擇氣動執行機構，接線盒也應該是防爆型，不可以選擇電動執行機構。假如沒有防爆要求，氣動于電動執行機構都可以選用，可以從節能方面進行考慮，盡量選擇電動執行機構。針對液動執行機構，采用不如電動、氣動執行機構廣泛，具有調節精度高與動作速度快的優點，在某些特定情況下為了達到很好的調節效果，需要選擇液動執行機構，例如發電廠透明機的速度調節、煉油廠的催化裝置反應器的溫度調節控制等等。
隔膜泵閥體與執行機構的選擇由隔膜泵廠家總結。
