水泵葉輪的修復方法有銅絲修補法、氣焊修補法、速成鋼修補法、環(huán)氧樹(shù)脂修補法、堆焊修補法等等。
水泵由于受到水流和泥沙的沖刷、介質(zhì)的腐蝕等原因，水泵葉輪會(huì )漸漸磨損與腐蝕。水泵葉輪表面會(huì )形成條痕與溝槽或者是氣蝕破壞，葉輪葉片會(huì )出現蜂窩狀的孔洞，嚴重時(shí)會(huì )有穿孔產(chǎn)生。假如葉片在鑄造時(shí)就有沙眼、氣孔或者夾渣，水泵運行后表面會(huì )容易出現氣孔，情況嚴重時(shí)會(huì )有裂縫產(chǎn)生。
水泵葉輪的修復方法有許多種，以水泵葉輪氣蝕的修復方法比較多，例如使用高分子復合材料涂護、環(huán)氧樹(shù)脂涂護和橡膠、尼龍復合材料修補、粉末噴涂等，還有使用不銹鋼鑲嵌以及推焊等。使用環(huán)氧樹(shù)脂高分子材料涂護可以使施工更加簡(jiǎn)單、價(jià)格便宜等優(yōu)點(diǎn)，而且使用效果很好。

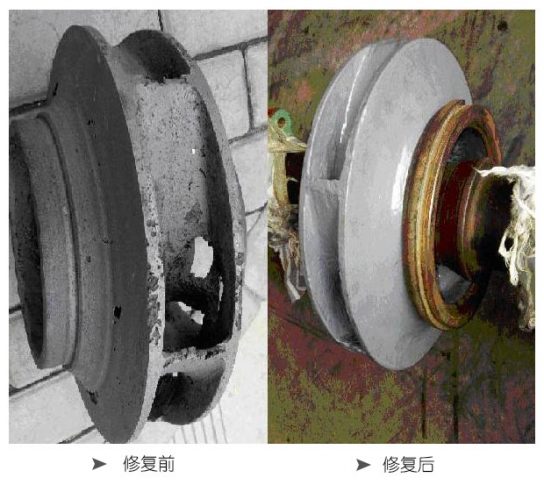

水泵葉輪修復圖
水泵葉輪修復方法
銅絲修補法
針對針孔狀的汽蝕只要孔洞沒(méi)有連成片就能用紫銅絲打入針孔當中再用銼刀銼平即可。處理前需要用磨光機清除葉片表面的鐵銹與污物，接著(zhù)吹出氣孔內的雜物，再朝孔內填充適當粗細的紫銅絲，可以用手錘輕輕敲擊把紫銅絲擠壓，擠實(shí)到孔中后再用銼刀銼平。
氣焊修補法
把葉輪放在炭火上加熱到四百到五百度，再補焊處進(jìn)行掛錫，再用氧乙炔焰將黃銅絲融到需要修復的溝槽或者孔洞中，焊完后將炭火移去，可以用石棉板覆蓋進(jìn)行保溫，使葉片緩慢冷卻，避免有裂紋產(chǎn)生。焊補后可以用銼刀按照原有輪廓線(xiàn)進(jìn)行加工修整。
速成鋼修補法
速成鋼是一種固化前是膠泥狀的粘接修補劑，固化后的強度很高、硬度很高、可以不收縮不銹蝕，適合對鋼鐵等金屬材質(zhì)出現的氣孔、裂紋和沙眼等處填充和修補，有很好的粘合效果。修補前可以把修補周?chē)母⌒夼c污物進(jìn)行清理并且粗糙化。將速成鋼塑料管中的膠體取出，再把交替內芯和外皮兩種不同顏色的材料用手快速充分揉合成一色，以達到發(fā)熱柔軟為宜。速成鋼膠體要凝固前，可以用力粘牢到修補處，隨膠體固化過(guò)程中用力多次壓實(shí)，使膠和葉片的附著(zhù)力增強。速成鋼硬化后可以用銼刀銼平。
環(huán)氧樹(shù)脂修補法
按照配合比與順序取適量環(huán)氧樹(shù)脂、鄰苯二甲酸二丁酯、乙二胺、丙酮放在玻璃器皿中進(jìn)行混合攪拌。攪拌時(shí)需要注意膠黏劑的黏稠度，丙酮用量適當添加。已經(jīng)配置好的環(huán)氧樹(shù)脂要在二十秒到三十秒內用完?？梢杂醚蛎⒄喝∫恍┉h(huán)氧樹(shù)脂刷涂葉片表面的沙眼和氣孔處，刷涂時(shí)可以用尖錐輕輕將砂眼和氣孔中間的氣泡擠出，涂抹時(shí)盡量涂實(shí)，可以用刮板輕輕刮平壓實(shí)。等到環(huán)氧樹(shù)脂固化后再涂抹兩到三遍。涂抹時(shí)要使葉片表面光滑平順。涂刷完成后葉輪放在日常氣溫下慢慢進(jìn)行養護。等到環(huán)氧樹(shù)脂完全固化后，再用銼刀或者磨光機對葉輪輪廓線(xiàn)和面層上的凸起進(jìn)行修理。
堆焊修補法
堆焊前可以使用砂輪機打磨氣蝕的部分，再清理表面的鐵銹和雜物，直到露出光亮的金屬體為止，可以使退函層與葉片結合的更加牢固。清理完成后把葉輪放入炭火中進(jìn)行預熱。使用和葉片材質(zhì)相同的焊條或者不銹鋼焊條，要做到不脫皮不破損，除去水分后保持干燥，防止堆焊中有氣孔產(chǎn)生。堆焊時(shí)需要采取往返焊，也可以使用分層交叉壓焊，每次堆焊量要少，避免葉片受熱集中有應力變形產(chǎn)生。補焊后可以采用磨光機對葉片進(jìn)行修整。修復后的葉輪要進(jìn)行靜平衡試驗。避免葉輪高速運行時(shí)由于附加種類(lèi)的不平衡而產(chǎn)生離心力使水泵出現振動(dòng)。
水泵葉輪修復方法由水泵廠(chǎng)家總結。推薦閱讀：如何對水泵葉輪做動(dòng)平衡檢測？
