為了便于用戶的更全面的了解立式多級離心泵，下面講解立式多級泵的拆卸和組裝過程。
立式多級泵的拆卸前的技術要求
1.從立式多級泵拆裝步驟圖可以看出多級泵是由許多零部件組成的，可以按照正確的拆卸方法進行拆卸。
2.應該盡量使用專用的拆卸工具進行拆卸。
3.拆卸過程中請不要用力過度，盡量不損壞零部件。
4.對于容易混淆的零部件，清洗完成后需要進行安裝方位的標記或者對拆卸的零部件進行編號存放。
5.查看相關技術資料和上一次的大修、中修記錄，向操作人員詢問泵的運行情況。
6.將電源切斷以保證保修時的安全。
7.把泵送介質切斷。
立式多級泵拆卸前的準備
1.準備好測量工具：放大鏡、內徑千分尺、外徑千分尺、塞尺、深度油標卡尺、平板等。
2.準備拆卸工具：專用扳手、吊拆機具、手錘、銅棒、撬棍、清洗工具和器具。

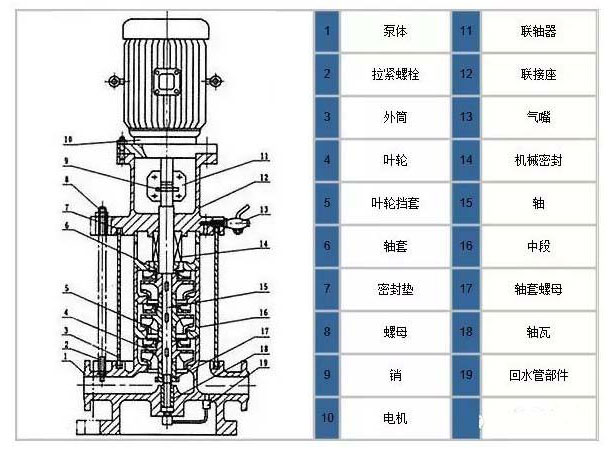

立式多級泵拆裝步驟圖
立式多級泵拆卸步驟
1.拆下介質管路上多級離心泵的出口閥之前、進口閥之后法蘭的連接螺栓，把立式多級泵從介質管路上分開。冷卻水管拆下后將多級泵和電機之間的聯軸器斷開，把聯軸器從泵軸上取下來。
2.立式多級泵的機座螺栓擰開，把各機座螺栓處的墊片按照順序進行編號，以保證回裝時可以裝回原處，這樣做的目的是可以減少找正的工作量。
3.拆卸軸承體，先將前后側軸承體的連接螺栓拆下，接著把軸瓦或者軸承連同軸承架沿著軸向抽出。
4.拆卸軸封時先把壓蓋和泵體的連接螺母擰下，沿軸向抽出填料壓蓋，接著拿出所有的填料或者抽出機械密封。
5.拆卸平衡裝置，尾蓋和尾端的連接螺母擰下，接著將尾蓋拆下，接著把平衡盤沿軸向取出。將平衡環和泵體的連接螺釘松開就能將平衡環拆下。
6.拆卸尾端，把平衡盤和平衡環等拆卸拿出。將穿杠螺栓螺母擰下后將穿杠螺栓抽出，接著用手錘輕敲后段的凸臺，等到松動后就可以將其拆下。
7.拆卸葉輪，葉輪和泵軸配合是間隙配合，由于介質的的作用會(huì )發生銹蝕。拆卸過程中，可以用木錘沿著葉輪四周輕輕敲打，等到松動后再沿著軸向抽出，可以把葉輪拆下，假如發現葉輪銹在軸上時可以用煤油浸洗后再進行拆卸。
8.拆卸中斷時可以用撬棒沿著中斷兩邊進行撬動。等到中斷被拆下即可。把葉輪之間泵軸上的擋套拆下。在中斷導輪上將入口密封環和導輪拆下?？梢杂靡粯拥姆椒ò咽Ｏ碌娜~輪、中斷、直到吸入蓋拆下。
9.拆下長桿螺栓。立式多級泵的前端、中斷、尾端，是有很多個長螺栓穿起來固定在一起的，形成一個比較完整的泵體，螺桿又被稱為長桿螺栓。長桿螺栓擰緊時可以使各段間的軸向密封面緊密貼合，防止了泵腔內的壓力介質向外泄露。長桿螺栓的擰緊力太大會(huì )導致零件損壞，擰緊力太小密封面就會(huì )泄露。有些水泵制造商會(huì )在說明書上給出長桿螺栓預緊力值，維修組裝時可以按照規定值執行即可。大部分廠家沒有給出長桿螺栓的預緊力值，這需要在現場檢修時根據拆裝前后擰緊長度的對比來確保擰緊力適中。
10.在拆卸時由于幾個中斷拆卸后，軸會(huì )處于懸臂狀態，為了阻止軸產生彎曲情況。應該加設臨時的可靠支撐。對于拆下的葉輪、鍵、導翼與中斷等零件均需要進行編號存放。拆卸完成時，應該將軸承、軸、機械密封等用煤油清洗干凈，查看有沒有損傷、磨損過量或者變形，再決定有必要進行修理或者更換。將各段之間的墊片去掉后進行除銹工作。
拆卸后的檢查
1.把拆卸下來的零部件進行清洗，清洗完成后晾干。宏觀查看測量?jì)x測出的報廢零件，對報廢的零件進行單獨存放。
2.把查看出的待修零部件進行標記，對零部件進行分類保存。
立式多級泵電機的拆卸
1.根據現場的檢修情況掛好起重設備（如鋼絲繩和拉繩）。
2.查看吊鉤、葫蘆鎖扣、繩扣等，把吊移的電機做起吊重心測試。
3.將電機電源線拆卸，把電機和泵體的連接螺絲拆除，電機與水泵聯軸器連接螺絲拆卸。
4.電機起吊，電機和多級泵脫開有一定距離是，收緊拉繩把電機慢慢放下。等到電機平放在木板上后在用拉馬將聯軸器拉出，將電機風罩拆下后將風葉取出。
5.用搖表查看電機繞組絕緣并且做好記錄工作，接著做好拆卸標記，電機前后端蓋板螺絲擰出，并且把電機前后蓋板取出。
6.查看軸承磨損程度，假如需要更換軸承，可以用拉馬把軸承拉出，可以在去除軸承前把轉子抽出，轉子抽出時盡量不要把定子繞組碰傷，需要時做一定的保護措施。
7.對電機軸承進行更換，可以用降溫法、加熱法、圓筒直壓法。
8.假如軸承走外圈，查看端蓋軸承座和軸承的配合情況，配合的不好需要對端蓋軸承座進行處理。組裝電機與拆卸電機的步驟相反。
9.電機組裝前對電機繞組進行絕緣檢測，假如電機繞組受潮，需要進行烘烤除潮，需要是可以加溫浸絕緣漆，檢測值在規定值范圍內就能使用。
立式多級泵的組裝
1.等到除銹、清理、修磨工作做完后，可以組裝立式多級泵，組裝的順序和拆卸的順序相反?？梢园蜒b有軸承的那一級水平放置木條上，把出水口那級安放在上面，接著把軸放在帶有平衡鼓垂直方向進出水口那段的中間。
2.把一級葉輪安裝在軸上，在外殼外面放好防水圈。
3.把軸套套在軸上，然后安裝下一級外殼，再安裝第二級葉輪，接著裝上軸套與下一級外殼，一直安裝到N級。
4.安裝完末級后，把兩個反向螺母擰緊。
5.做完上面的工作后把泵體吊放在底座上面，固定螺栓擰緊。
6.機械密封安裝或者盤根填料安裝，再將軸承安裝，把鎖軸承的螺母擰緊。
7.手動盤車以調試轉動輕松為宜，將聯軸器進行安裝。
8.把電機吊放在多級泵體上面，查看兩個聯軸器的間距，查看電機和水泵的同軸度，把電機和泵體的連接螺栓擰緊。
9.查看立式多級泵上所有連接螺絲的緊固情況，接著把電機電源線進行接入。
立式多級泵的拆裝由離心泵廠家總結。推薦閱讀：什么叫多級泵？什么叫單級泵？
