前段時間我們對臥式清水離心泵安裝注意事項進行了簡單講解，下面我們對臥式離心泵的安裝及注意事項進行簡要闡述。
臥式離心泵安裝
1.臥式離心泵就位前應該進行復雜工作：基礎的位置、尺寸、標高都需要符合設計要求，離心泵不能有少件、損壞與銹蝕情況，管口保護物與堵蓋應該完好無損，盤車時要靈活，沒有卡住和阻滯情況，沒有異常聲音。
2.出廠時已經裝配好并且調試完成的部件不應該隨意拆卸。
3.臥式清水離心泵安裝時需要找平找正。臥式泵基礎高出地面的高度時便于安裝，并且不可以低于0.1毫米。臥式離心泵輸送到指定位置后進行吊運安裝，準確放在已經做好的設備基礎上面，接著穿上地腳螺栓并且把螺帽帶好，底座底下可以放置墊鐵，用水平尺進行初步找平，地腳螺栓內灌入混凝土。等到混凝土凝固后進行精確找平并且把地腳螺栓帽擰緊，每組墊鐵可以用點焊固定，基礎表面打毛后用水沖洗并用水泥砂漿抹平。

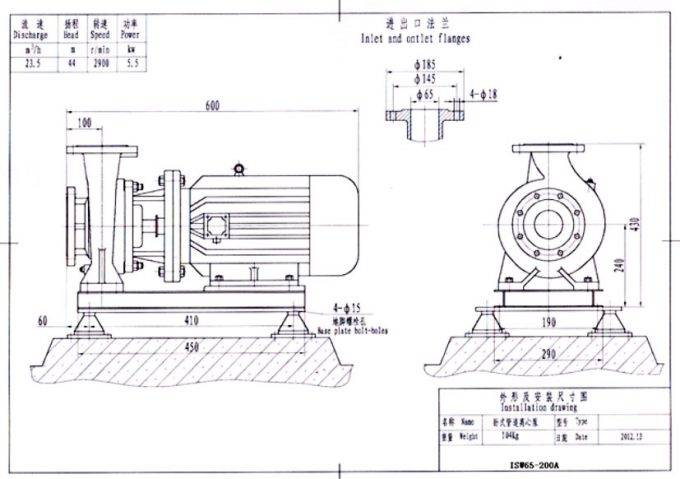

臥式離心泵安裝圖
4.管路安裝時需要符合下面要求。
①管子內部與管端應該清洗干凈，密封面與螺紋不應該損壞，相互連接的法蘭端面或者螺紋軸心線應該平行與對中，不應該強行連接。管路重量不應該強加在臥式離心泵上應該有各自的支撐體。
②管路與臥式離心泵連接后，不可以再上面進行氣割與焊接，假如需要氣割或者焊接時，應該將管路拆下或者使用必要的措施，避免焊渣進入泵內導致零件損壞。安裝完成后將泵軸進行撥動、葉輪應該沒有摩擦聲或者卡死情況，否則應該把臥式泵拆開檢查原因。
③管路的裝配可以按照設計圖紙進行復檢。
④每臺臥式離心泵出水管上應該安裝閥門、壓力表與止回閥，臥式離心泵直接從室外給水管網抽水過程中，應該在吸水管上安裝閥門、壓力表與止回閥，并且嚴格繞離心泵設置裝有閥門的旁通管。
5.臥式離心泵的隔振和防噪：在離心泵進出水管上可以安裝可曲撓橡膠接頭或者波紋管金屬接頭，管道支架可以使用彈性吊架與彈性托架，為了起到很好的隔振效果，基礎隔振和管道隔振與支架隔振必須備齊，隔振墊的面積、個數、層數、型號與可曲撓接頭的型號與數量需要按照計算的結果選用與安裝。減振器的型號、選配數量。定位尺寸等參數直接關系到臥式泵的減震效果與穩定性，參數的確定必須經過專業技術人員的精確計算確定。離心泵壓出管道穿墻樓板處，應該使用防止固體傳聲措施。
6.臥式離心泵調試要點。在保證電氣控制安全靈敏的前提下，對臥式離心泵進行試運轉。把臥式泵出水管閥件關閉，隨臥式泵啟動運行后再逐漸打開，可以檢查有沒有異常，電機升溫、壓力表數值、水泵運行、接口嚴密程度是否符合要求等。
臥式離心泵安裝注意事項
1.進出口管路口徑應該和臥式離心泵進出口口徑相同，安裝時可以先接進口管，等到加滿液體后再接出口管再校正轉向。
2.按照基礎尺寸做好混凝土基礎，并且埋好地腳螺栓。安裝前應該對臥式離心泵與電機進行檢查，確認各部件完好情況泵內應該沒有雜物。
3.把機組放在基礎上，底部與基礎間放置成對楔墊，通過調整楔墊對臥式離心泵進行找平。調試完成后將地腳螺栓擰緊。
4.安裝完成后用手轉動聯軸器，查看有沒有碰擦現象，轉動輕松均勻就說明安裝結束。
臥式離心泵的安裝及注意事項由離心泵廠家總結。
