臥式離心泵按照型號可以分為臥式管道離心泵和臥式清水離心泵，以下對臥式離心泵安裝技術要求進行簡單的講解。
臥式離心泵安裝技術要求
安裝前的準備工作
臥式清水離心泵的安裝精度應該符合水泵制造廠的安裝手冊要求。
在臥式泵管路安裝完成前，臥式離心泵應該先安裝在混凝土基礎上，按照臥式離心泵安裝手冊規定的程序進行安裝。
安置泵體支撐底腳的混凝土表面應該鑿毛，用來提供合適的灌漿表面。
臥式離心泵就位前應該進行復查，基礎的尺寸、位置標高應該符合設計要求，設備不應該有損壞、缺件、銹蝕情況，管口保護物與堵蓋應該完好，盤車應該靈活、無阻滯和卡住現象，沒有異常聲音。
安裝設備
支撐底腳應該支撐在離心泵加工的墊鐵，支撐墊鐵應該靠近基礎螺栓，墊鐵的總面積和墊鐵形狀與數量應該符合規定要求。
灌漿前以及灌漿和支撐移去后都應該向用戶提供臥式離心泵的正確位置，標高和垂直度的測試證明。
灌漿養護與地腳螺栓旋緊后，應該查看臥式離心泵的垂直度與水平度。
旋轉總成在現場安裝到泵殼里后，接著查看垂直度和同軸度。
臥式離心泵安裝時應該找平找正。

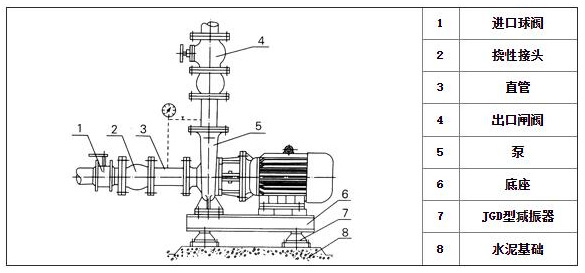

臥式離心泵安裝圖
臥式離心泵基礎高出地面的高度應該便于臥式泵安裝，并且不應該低于0.1m。臥式清水離心泵運輸到制定位置后，設備進行吊運安裝，準確就位在已經做好的設備基礎上，地腳螺栓穿上后并且帶上螺帽，底座下面放置墊鐵，用水平尺進行找平，地腳螺栓里灌入混凝土。
等到混凝土晾干后擰緊地腳螺栓帽，每組墊鐵需要點焊固定，將基礎表面打毛，沖洗完成后用水泥砂漿抹平。
出廠時已經裝配調試完善的部件不應該隨意拆卸。
檢驗與調試
投入生產前試運轉應該包含初步測試與驗證測試。
全部的附屬設備（比如軸承潤滑冷卻系統）和有關的儀表裝置（比如振動與溫度監測裝置）應該保證精度。
初步測試應該包含所有配套小管徑管道，比如軸承潤滑油冷卻管道，填料函沖洗管道的清理，沖洗以及靜水壓試驗。泵殼和進出水管應該沒有滲漏。
每臺泵組應該進行驗證性試驗可以包含以下內容。
整個操作流程范圍內，泵組運行的動態穩定性。
振動測試可以證明符合規定的振動條件規定。
泵組全速運轉時，斷電和緊急停機的模擬試驗。
泵組進行性能試驗，測量出性能流量揚程曲線，泵組效率曲線與轉速。
臥式離心泵的進出口法蘭和總出水總管壓力測量，便于對泵送系統的性能做出評價。
臥式離心泵安裝技術要求由離心泵廠家總結。
