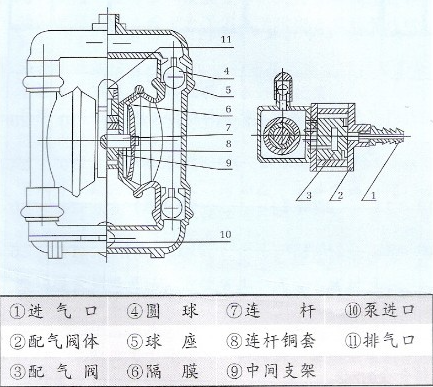

qby氣動隔膜泵主要有進氣口、配氣閥體、配氣閥、圓球、球座、隔膜、連桿、連桿銅套、中間支架、泵進口和排氣口組成。
圖一氣動隔膜泵結構圖
隔膜泵靠壓縮空氣驅動。通過空氣分配閥和換向軸，最核心部件是:“氣室”，都設置在泵的中心部位。介質流動通過了兩個匯流管和泵殼，稱為“接液部位”。通常止回閥（球型或片型)都設置在匯流管的2端，主要靠的是閥球在實現液體的抽吸，在操作的過程中，空氣分配閥自動分配壓縮空氣給兩個獨立的空氣腔。在每次隔膜沖程到底的時候，換向軸改變方向，空氣分配閥把壓縮空氣分配到另外的一個空氣腔中，使得隔膜朝相反的方式運動，于是便形成了兩邊隔膜不斷的交替反復運動，從而達到吸液和壓送的作用，由于隔膜泵是靠壓縮空氣來驅動的，導致其對空氣的質量有要求，必須經過氣動三聯件之類的空氣過濾器來到除水，除空氣雜質的作用，來延長氣閥和換向軸的壽命。
