本公司研發了一種水泵葉輪加工工藝的方法，水泵葉輪被稱為水泵的“心臟”，是水泵重要的零部件之一。水泵可以分類為潛水泵、抽水泵、循環水泵、清水泵、污水泵、節能水泵、微型水泵等泵型。水泵配件的的制造品類眾多，制造工藝較為集中，需要操作者掌握全面的機械制造專業知識，更具有良好的專業素養。
水泵葉輪加工流程圖
水泵葉輪加工工藝
水泵葉輪加工工藝主要在車床上完成，常見工藝步驟有以下幾點：
1.用工具夾住葉輪外徑或者后口環，流道中心或者前后蓋板流道面作軸向找正，葉輪進口直徑作徑向找正后并夾緊，葉輪進口端口環粗車留出余量1mm~2mm，這樣確保葉輪流道的相對位置；
2.葉輪口環找正后夾緊，車好后口環、外徑、內孔、后蓋板，確保內孔、外徑、口環的同心度要求；
3.對葉輪內孔進行定位，葉輪前口環進行精車，確保前口環與內孔的同心度要求；
4.外徑找正后，內孔插入鍵槽，使鍵槽對稱度有保證；
5.鉆出水泵葉輪平衡孔，確保葉片的間距大小分布均勻；

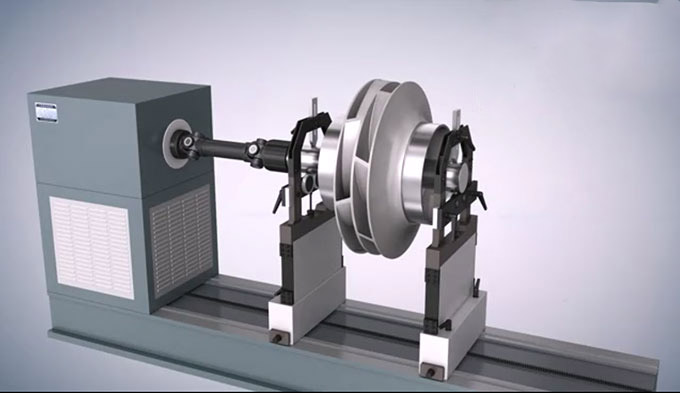

水泵葉輪平衡試驗
6.水泵葉輪加工完成后做平衡試驗。

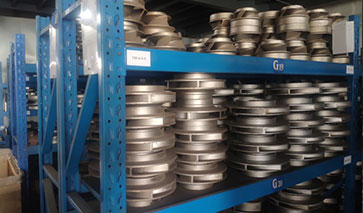

水泵葉輪入庫圖
水泵葉輪加工工藝由水泵廠家總結。
