水泵型譜圖一方面供用戶選型，另一方面可用于指導開發新水泵產品的方向。每種水泵系列較好用幾種比轉速的水力模型，水泵的口徑按一定的流量間隔比變化，同一口徑的水泵揚程也按一定的間隔比變化。下圖為水泵廠家生產的節能水泵的型譜圖如圖一：

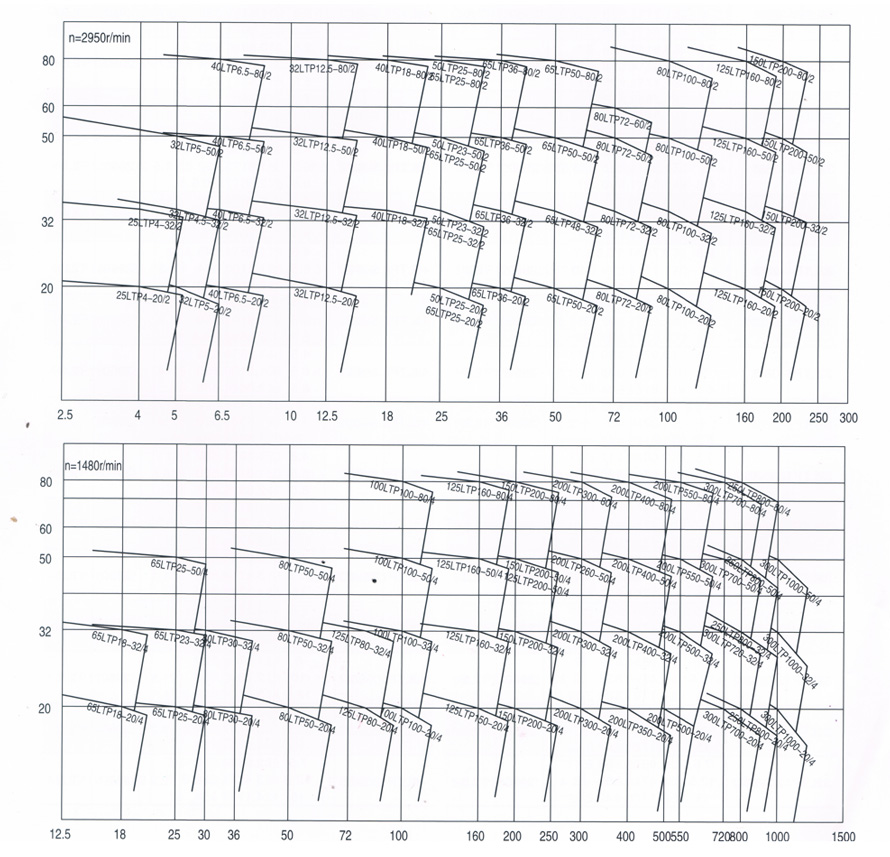

圖一節能水泵型譜圖
上圖的橫坐標是水泵流量，縱坐標是水泵揚程。
它主要是指的是一個離心泵，一個流量-揚程的區間，橫向是流量，豎向是揚程，每個區間有一系列的水泵對應。只要找到你需要的區間，就可以選好泵，然后再看泵的具體參數是否能滿足你的需要。
水泵性能綜合型譜圖是便于用戶選擇水泵。利用“水泵性能綜合型譜圖”選擇水泵當灌區面較大，單臺水泵不能滿足流量要求，需選兩臺以上水泵時，常用《水泵性能綜合型譜圖》來進行選型。具體作法是：先根據泵站設計揚程，在該譜上找出揚程符合要求，而流量不等的幾種泵型，然后再根據泵站設計流量與各臺泵單臺流量，確定各種泵型水泵的臺數。為了進一步選定泵型，可根據上述初選的幾種泵型性能從水泵性能的優劣、建站投資的大小、運行管理的方便與否等進行技術經濟比較，最后選效率高、投資少、維護方便的水泵。水泵綜合譜圖可以從有關資料查得。
