在了解單級雙吸離心泵葉輪安裝前，先要了解單級雙吸離心泵的結構和工作原理，這對單級雙吸離心泵葉輪的正確安裝很有必要。單級雙吸泵安裝方便，安裝時可以根據現場的安裝條件和用戶的需要選擇立式安裝或者臥式安裝。以下講解單級雙吸離心泵葉輪安裝方法。

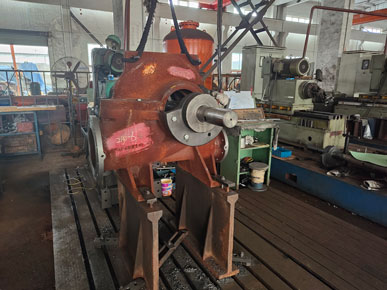

單級雙吸離心泵葉輪安裝圖
單級雙吸臥式離心泵葉輪的內孔和軸頸之間是間隙配合，配合間隙規定值是0.1~0.15毫米。葉輪試裝時，應該在葉輪軸頸上只有滑動不會(huì )產生擺動。間隙很小時，可以使用切削的方法時軸頸的尺寸減少，可以在車床上把葉輪的內孔改大一些，必須保證應有的間隙。間隙過大時，應該及時更換新的葉輪，避免間隙過大，影響葉輪的旋轉精度。安裝單級雙吸離心泵葉輪到軸頸處時，不應該產生軸向移位。葉輪背面和泵體之間不應該有摩擦，兩者的軸向間隙不應該過大。軸向間隙過大。假如軸向間隙過大，會(huì )使軸向密封泄漏量增加。為了適當減小此處的軸向間隙，可以增加墊片的厚度，可以把前軸承壓蓋的墊片厚度減薄，把靠近聯軸器后軸承壓蓋的厚度加厚。調整軸承壓蓋墊片厚度的過程中，應該把前后軸承壓蓋墊片的厚度和正確的厚度一致。調整墊片時，把泵軸輕輕向后敲打，使其流出很小的間隙值，接著壓緊軸后壓蓋，減小葉輪背面和泵體間的軸向間隙。假如葉輪背面和泵體間因為間隙太小而有摩擦，可以把軸承壓蓋的墊片減少，前軸承壓蓋墊片增加，給泵軸留一個很小的距離用于竄動。

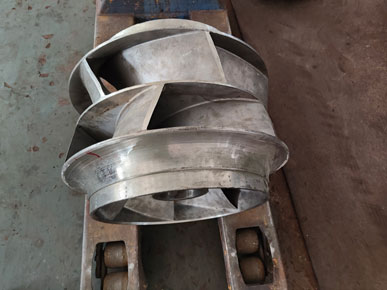

雙吸離心泵葉輪
單級雙吸離心泵葉輪安裝方法有離心泵廠家總結。
