臥式清水離心泵為臥式離心泵的一種，臥式清水離心泵可以抽吸清水或者物理化學類似于水的介質。適用于工農業和城市、消防供水和排水等等。臥式清水離心泵結構為后開式結構，拆開泵蓋和葉輪時，無需拆卸吸水和排出管路。懸架內裝有兩個滾珠軸承，用潤滑脂潤滑。清水離心泵通過彈性聯軸器由電機驅動。臥式清水離心泵由渦室、腳、進水法蘭和出水法蘭構成一個整體。

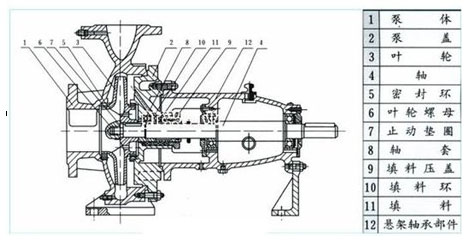

臥式清水離心泵結構圖
臥式清水離心泵結構說明
臥式清水離心泵是根據我國標準進行設計制造的，從臥式清水離心泵的結構圖中可以看出臥式清水離心泵的結構是由十二個主要配件構成，分別是1.泵體2.泵蓋3.葉輪4.軸5.密封環6.葉輪螺母7.止動墊圈8.軸套9.填料壓蓋10.填料環11.填料12.懸架軸承部件構成。主要由泵體、泵蓋、葉輪、軸、密封環、軸套和懸架軸承部件等構成。
清水離心泵的泵體和泵蓋部分是從葉輪背面處進行劃分的，為后開門結構形式。檢修方便，檢修時可以不用拆卸泵體、吸入管路、排出管路、電機，只需拆下加長聯軸器的中間連接件，就能退出轉子部件進行檢修。為了平衡離心泵的軸向力，大多數臥式離心泵的葉輪前后都設有密封環，在葉輪后蓋板上設有平衡孔，有部分水泵軸向力不大，葉輪背面沒有密封環和平衡孔。清水離心泵的軸向密封環由填料壓蓋、填料環、填料等構成，可以避免進氣或者出現大量的漏水。臥式清水離心泵的傳動方式是由加長彈性聯軸器和電機連接。旋轉方向從驅動端看是順時針?lè )较颉?/p>
臥式清水離心泵的結構說明由離心泵廠家總結。
