循環水泵的構造形式由泵體和電機構成，循環水泵從設計、加工、生產、制造等全過程由品質質量管理系統嚴格進行把關，確保質量。這樣有品質的水泵，質保期為一年。下面講解循環水泵的構造和形式。
循環水泵的構造

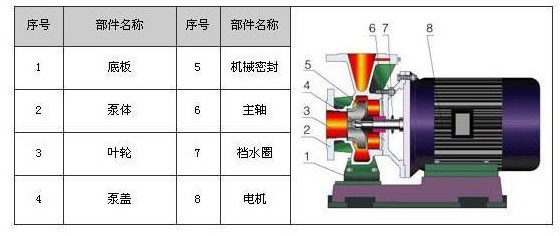

循環水泵結構圖
從上圖循環水泵結構圖可以看出循環泵由1.底板2.泵體3.葉輪4.泵蓋5.機械密封6.主軸7.擋水圈8.電機等配件構成。
1.底板
循環水泵底板可以支撐泵體和電機，起到支撐固定的作用。便于安裝與穩固。
2.泵體
吸入室和壓出室采用優異的水力模型設計制造而成。
3.葉輪
葉輪采用水力模型進行設計，使空調循環水泵效率高，性能強等優點。
4.泵蓋
泵蓋由金屬或者塑料制成，形狀各異，圓形的使用的居多。
5.機械密封
使用硬質合金、不銹鋼、氟橡膠等材料構成，是易磨損件。
6.主軸
電機或者發動機接受動力并且把主軸傳遞給其他配件的軸。
7.擋水圈
可以避免循環泵密封出現漏水情況，不會(huì )使水進入電機。
8.電機
Y系列電機由水泵廠家采用湖南知名電機，直接和水泵相連傳遞動力。

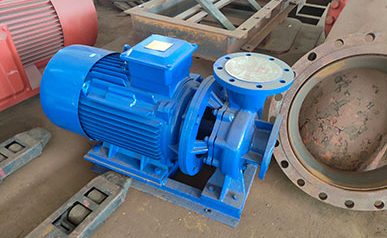

循環水泵
循環水泵的形式
循環水泵采用電機和水泵連接，使其安裝正確平穩運行。方便循環水泵的維護和節省成本。
