離心泵性能曲線圖又稱為水泵特性曲線圖，指的是離心泵揚程、功率、效率隨水流量變化規律

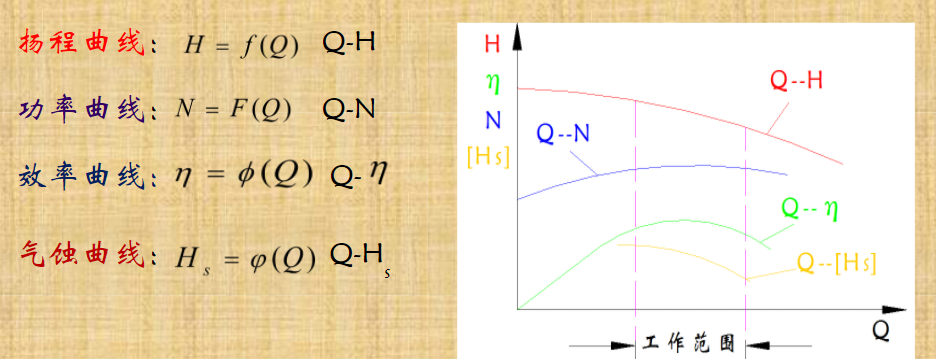

1、水泵的性能曲線圖主要有流量-揚程曲線(Q-H)，流量-功率曲線(Q-P)，流量-效率曲線(Q-η)三條曲線。下圖1是離心泵特性曲線圖：
圖1離心泵特性曲線圖
不同型號泵的特性曲線不同，但均有以下三條曲線:
(1)H-Q線表示壓頭和流量的關系;
(2)N-Q線表示泵軸功率和流量的關系;
(3)n -Q線表示泵的效率和流量的關系;
(4)泵的特性曲線均在一定轉速下測定，故特性曲線圖上注出轉速n值。
2、首先看曲線是否平坦，有無駝峰。泵曲線越平越好，當然駝峰是不允許的。其次看它的效率哪個高。然后比較他們的范圍哪個更寬廣，范圍越廣闊，調整、使用越好。
3、在生產實踐中，必須參照泵的性能曲線來選擇泵的運行工況點，這樣才能使泵經常保持在率區間運行。
4、在水泵性能曲線上，對于一個任意的流量點，都可以找出一組與其相對應的揚程、功率和效率值。通常，把一組相對應的參數稱為工況點稱為最好工況點。
5、泵在此效率點運行是理想的。但用戶的要求是千差萬別的，不一定和最率點下的性能相一致。為此，規定了一個范圍(效率下降5%~8%為界)，泵在此范圍內運行，效率下降不算太大，這個范圍就是泵的工作范圍(也稱范圍)。超出此范圍時，效率低，不經濟。
離心泵特性曲線上的效率最高點稱為設計點,泵在該點對應的壓頭和流量下工作最為經濟。離心泵銘牌上標出的性能參數即為高效率點上的工況參數。
離心泵的性能曲線可作為選擇泵的依據。確定泵的類型后，再依流量和壓頭選泵。
