氣動隔膜泵根據結構可以分為氣動雙隔膜泵和氣動單隔膜泵。雙隔膜泵和單隔膜泵的區別在于結構和工作原理不同。
雙隔膜泵和單隔膜泵的區別
雙隔膜泵的結構和工作原理與單隔膜泵不同

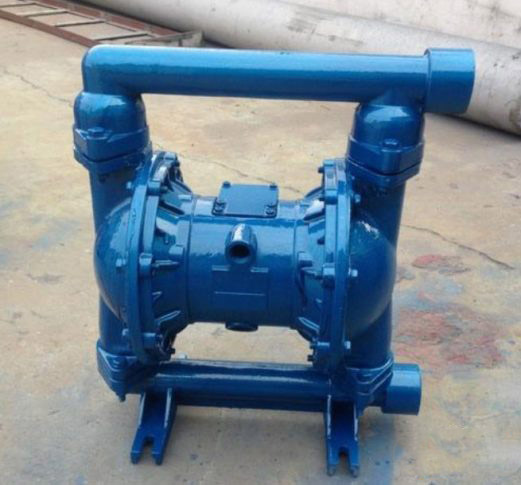

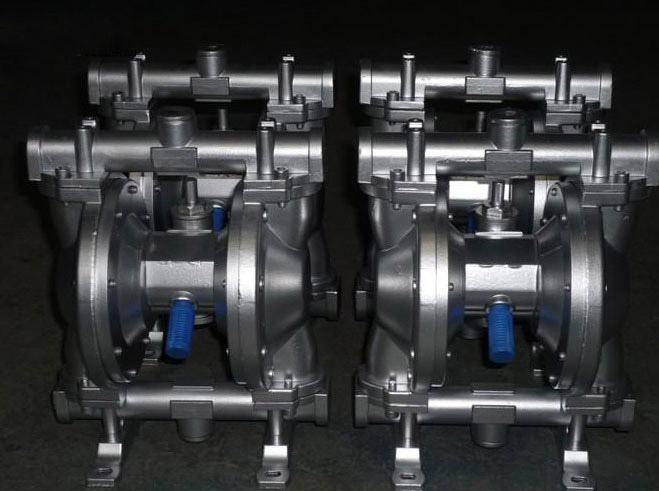

氣動雙隔膜泵
氣動雙隔膜泵有兩個對稱泵腔構成，在雙隔膜泵的兩個對稱工作腔中，各裝有一塊彈性隔膜片，連桿把兩塊隔膜連在一起，壓縮空氣從隔膜泵的進氣口進入配氣裝置后，推動兩個工作腔內的膜片進行運動，驅使連桿連接的兩端隔膜片同步運動。
另一工作腔中的氣體從膜片的背后排出雙隔膜泵外，運動形成結束，配氣機構自動地將壓縮空氣引入另一工作腔，推動膜片朝相反的方向運動，形成了兩個隔膜的同步往復運動。
每個工作腔中設有兩個單向球閥，隔膜的往復運動，造成工作腔容積的改變，使兩個單向球閥交替地開啟和關閉，液體連續不斷地吸入和排出。
單隔膜泵的結構和工作原理與雙隔膜泵不同
單隔膜泵
單向隔膜泵以電機驅動較多。氣動單隔膜泵只有一個泵腔，壓縮空氣進入配氣裝置后，直接推動膜片運動，上下兩個單向球閥通過膜片的運動產生的泵腔容積發生改變，進而推動液體排出。
膜片達到形成后，配氣裝置會(huì )拉動膜片恢復到原先位置，會(huì )有一個排氣動作，排氣完成后，配氣裝置將氣體直接推動膜片，擠壓泵腔不斷的把液體吸入和排出。
以上是隔膜泵廠家的總結。
