QBY型不銹鋼氣動隔膜泵可以輸送不易流動的介質，也可以抽送流動的液體。它具有自吸泵，屏蔽泵，潛水泵，雜質泵和泥漿泵等輸送機械的許多優點。下面湖南圣博凱斯泵閥講解QBY型氣動隔膜泵的工作原理與連接示意圖。
一、QBY型氣動隔膜泵工作原理
qby氣動隔膜泵以壓縮空氣為動力。是一種由膜片往復變形造成容積變化的容積泵，它的工作原理與柱塞泵類似。在QBY隔膜泵的兩個對稱腔中，各裝有一塊彈性的隔膜，連桿把兩塊隔膜連接在一起，壓縮空氣從鋁合金氣動隔膜泵的進氣接頭進入配氣閥后，推動兩個工作腔內的隔膜，使連桿連接的兩塊隔膜進行同步運動。另一工作腔中的氣體從其隔膜的背后排出隔膜泵外；一旦結束行程，配氣機構則自動把壓縮空氣引入另一工作腔，推動隔膜向相反的方向運動，這樣形成了兩個隔膜的同步往復運動。每個工作腔中又設置有兩個單向球閥，隔膜的往復運動，造成工作腔內容積的改變，使兩個單向球閥交替地開啟和關閉，進而將液體連續不斷地吸進和排出。這樣周而復始的運動被稱為QBY型鋁合金氣動隔膜泵的工作原理。
二、QBY型氣動隔膜泵的系統連接示意圖

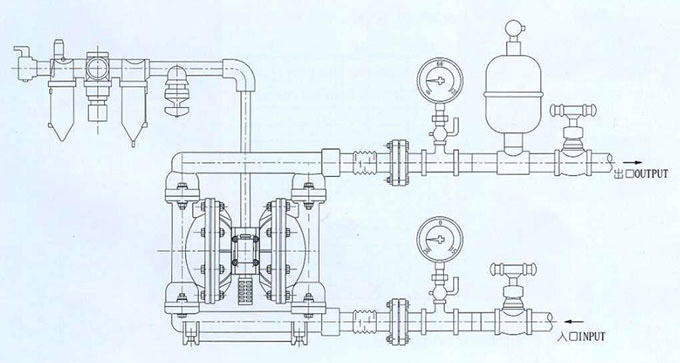

氣動隔膜泵的系統連接示意圖
