氣動隔膜泵是我們公司在隔膜泵的基礎上研發的新品，氣動隔膜泵能抽送流動的液體和不易流動的介質，具有其他水泵等輸送機械的很多特點。氣動隔膜泵是國內隔膜泵的科技體現，更是我國水泵廠家進步的標志。

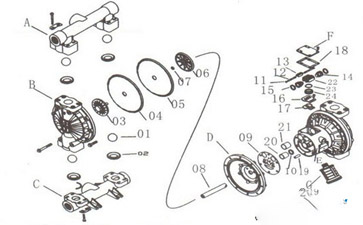

氣動隔膜泵結構圖
氣動隔膜泵結構圖
氣動隔膜泵結構名稱解析：
1.出料口立柱 C.進料口蓋 D.隔排 E.氣閥體 P.氣閥蓋 G.消聲器
01.閥球 02.球座 03.外夾板 04.四氟膜片 05.聚焦膜片 06.內夾板 07.夾板O型圈 08.連桿軸 09.氣閥室墊片 10.連桿軸V型圈 11.助動桿O型圈 12.助動桿 13.小滑塊 14.活塞 15.活塞V型圈 16.引導塊 17.引導墊片 18.氣閥蓋墊片 19.助動桿套 20.軸套 21.活塞套 22.大滑塊鋁件 23.大滑塊O型圈 24.大滑塊塑料件
氣動隔膜泵的特點
1.氣動隔膜泵無需引灌水，吸程可高達5米，揚程高達70米，出口壓力≥7bar。
2.流動寬敞，通過性能好，允許通過較大顆粒直徑為10毫米。抽送泥漿和雜質時，對該泵磨損甚微。
3.揚程和流量可以通過氣閥開度實現無極調節（氣壓調節在1-7bar之間）。
4.該泵沒有旋轉部件，無軸封，抽送的介質和該泵的運動部件全部隔開，輸送的介質不會(huì )向外泄露。抽送有害，易揮發或者腐蝕性介質時，不會(huì )對人身造成危害，也不會(huì )污染環境。
5.無需用電，在易燃易爆等場合使用安全可靠。
6.氣動隔膜泵可以浸沒在介質中進行工作。
7.開停只需要簡單地打開和關閉氣體閥門，即便出現意外情況突然停泵也不會(huì )對此進行損壞，一旦超過負荷，該泵會(huì )自動停機，當負荷恢復正常后，該泵又能自行啟動，具有自我保護性能。
8.泵送的介質不會(huì )接觸到配氣閥和連桿等運動部件，不會(huì )出現部件的磨損而使性能下降。
9.可以輸送的液體粘度為1萬厘泊以下。
10.該泵無需用油潤滑，及時空轉，也不會(huì )對該泵有任何影響，這是隔膜泵的特點之一。
