過去，在建筑工地中，從工業和采礦業排放的廢水中有許多雜質和復雜的成分，很容易造成管道阻塞，導致氣動單向隔膜泵的負載過大，并且容易因熱而損壞電機。對于這個問題，人們現在已經開發并采用了氣動地下隔膜泵作為新一代的輸送裝置。它可以通過顆粒并且流量是可調的，并且在管道阻塞時它將自動停止暢通無阻。那么，氣動單向隔膜泵的結構是什么？下面我們將簡要介紹氣動單向隔膜泵的結構。

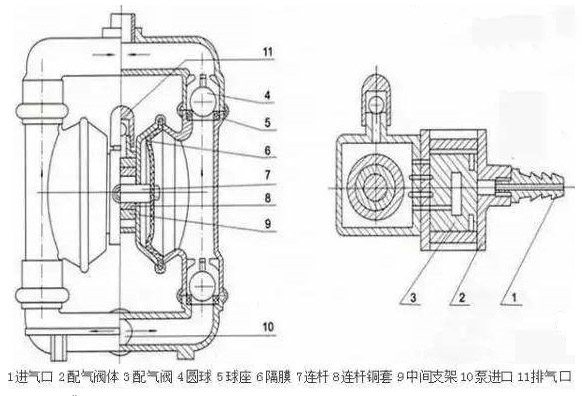

氣動單向隔膜泵結構圖
氣動單向隔膜泵的結構
氣動單向隔膜泵主要由氣動馬達，流體蓋，隔膜組件，球閥組件，液體進出口管，消音器等部件組成。
1.氣動馬達：主要由三部分組成：馬達本體，主閥和換向調節。改進的部分是將壓縮空氣的能量轉換成往復運動的動能的裝置，該裝置基本上是隔膜泵的主要組件。
2.流體蓋：與電動機本體（或空氣蓋）結合形成一個空腔。
3.隔膜組件：它由膜片連桿，膜片墊片，膜片螺栓以及相應的О型密封圈和膜片組成。隔膜將腔體分成氣腔和流腔，并且膜組件在氣動馬達的作用下往復運動，從而在氣腔和流體腔之間形成壓力差。
4.球閥組件：由球，球座等組成，并帶有相應的0型密封圈，用作單向閥。
5.液體進口和出口管道：它們僅用作流體進入和流出泵體的管道。
6.消音器：降低該泵工作時產生的噪音。
以上是隔膜泵廠家的總結。
