立式離心泵葉輪修復方法有哪些？下面我們一起來(lái)看下。
1.銅線(xiàn)修復方法
對于針孔狀的氣蝕，只要不將孔連接成碎片，就可以用銅線(xiàn)打孔并用銼刀銼成小孔。
處理之前，使用拋光劑去除刀片表面上的鐵銹和污垢，然后吹掉氣孔中的碎屑，然后用適當粗細的銅線(xiàn)填充孔中，同時(shí)使用 用小錘子敲擊并擠壓銅線(xiàn)。進(jìn)入孔中，用銼刀平銼。
2.氣焊修復方法
在木炭火上加熱葉輪，并在修理焊接處懸掛錫；
然后，使用氧氣-乙炔火焰將黃銅線(xiàn)融合到需要維修的凹槽或孔中；
焊接后，移去炭火，用石棉板覆蓋以保持熱量，并讓鋸片緩慢冷卻以避免破裂。
焊接修復后，使用銼刀加工和修剪原始輪廓線(xiàn)。

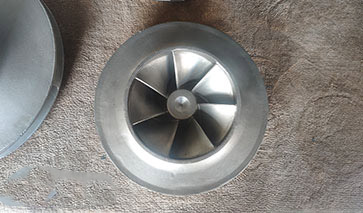

立式離心泵
3.快速鋼材修復方法
快速鋼是固化前的水泥狀膠粘劑修復劑。固化后，強度高，硬度高，不收縮，不腐蝕。它適用于填充和填充金屬材料（例如鋼和鐵）的孔，裂縫，水泡等。 修復，具有很強的粘接作用。維修之前，請清理并粗化要維修區域周?chē)蔫F銹和污垢。將膠體從快鋼塑料管中取出，用手將膠體的內芯和外皮的兩種不同顏色快速并充分地揉捏成一種顏色（約1至2分鐘），以達到加熱和柔軟的目的。在快速成型的鋼膠體固化之前，它牢固地粘附在修復區域上，并在膠體固化過(guò)程中多次用力（手或工具）壓實(shí)，以增強膠水與刮板之間的粘合力?？焖俪尚偷匿撚不?，用銼刀將其銼平。
4.環(huán)氧修復方法
根據混合比例和順序，在玻璃器皿中取適量的環(huán)氧樹(shù)脂，乙二胺，鄰苯二甲酸二丁酯和丙酮。攪拌時(shí)注意粘合劑的粘度，并加入適量的丙酮。調配的環(huán)氧樹(shù)脂在20-30分鐘內用完。用羊毛刷蘸環(huán)氧樹(shù)脂，并在葉片表面上涂上水泡和孔。刷涂時(shí)用尖錐輕輕擠出砂眼、氣孔中間的氣泡，盡量涂勻涂實(shí)，同時(shí)用刮板輕輕刮平壓實(shí)。環(huán)氧樹(shù)脂固化1-2小時(shí)后，刷2至3次。再次涂刷時(shí)，請確保使刀片表面光滑。涂漆后，將葉輪置于20-30度且相對濕度較低的環(huán)境中固化48小時(shí)。環(huán)氧樹(shù)脂完全固化后，使用銼刀或拋光機修整葉輪的輪廓和表面層上的突起。
5.堆焊修復方法
在進(jìn)行堆焊之前，請使用砂輪打磨氣蝕部位，以清除表面上的銹蝕和碎屑，直到露出金屬光澤的主體為止，以便使堆焊層和刀片更牢固地結合在一起。清潔后，將葉輪放入木炭爐中進(jìn)行預熱。使用與刀片相同材料的焊條或不銹鋼焊條，需要不脫皮，保持干燥并清除水分，以免堆焊時(shí)出現氣孔。堆焊時(shí)，必須采用來(lái)回焊接或分層交叉壓力焊接。每次堆焊的量都應很小，以防止刀片被加熱并導致應力和變形。修復焊接后，用拋光器修整刀片。維修后的葉輪必須經(jīng)過(guò)靜平衡測試。為了避免葉輪高速旋轉時(shí)附加重量不平衡所產(chǎn)生的離心力，立式離心泵將振動(dòng)。
