隔膜泵是正排量泵的一種特殊形式，它依靠隔膜的來回攪動來改變工作室的容積以吸入和排出液體。
隔膜泵主要由傳動部分和隔膜缸蓋組成。傳動部分是驅動機構，其驅動隔膜來回攪動。其傳動形式包括機械傳動，液壓傳動和氣動傳動。其中，液壓傳動被廣泛使用。隔膜泵的工作部分主要由曲柄連桿機構，柱塞，液壓缸，隔膜，泵體，吸入閥和排出閥等組成，其中驅動機構和往復運動機構 由曲軸，連桿，柱塞和液壓缸組成的立柱。圖為液壓驅動隔膜泵。

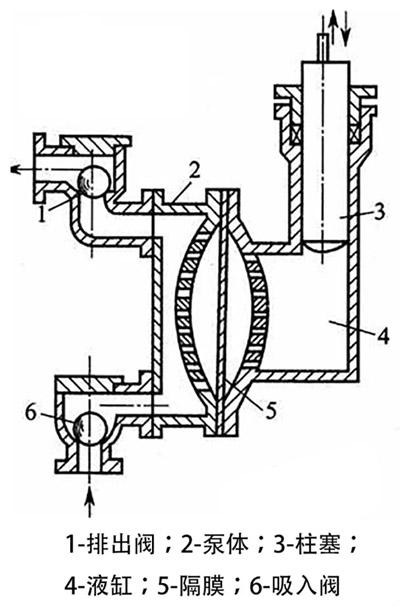

隔膜泵結構圖
當隔膜泵工作時，曲柄連桿機構由電動機驅動，帶動柱塞往復運動。 柱塞的運動通過氣缸中的工作流體傳遞到隔膜，隔膜來回攪動。
隔膜泵的缸蓋部分主要由隔膜隔開，以將輸送的液體與工作流體分開。 當隔膜移動到傳動機構的一側時，泵缸中的工作室會(huì )在負壓下抽吸液體。 當隔膜移動到另一側時，將液體排出。 待輸送的液體通過泵缸中的隔膜與工作流體分離，并且僅與泵缸，吸入閥，排放閥和隔膜的內側接觸，而沒有與柱塞和密封裝置接觸，從而使 色譜柱重要部件（例如塞子）完全在含油介質中工作，并且處于良好的工作狀態。下圖顯示了隔膜泵的工作狀態。

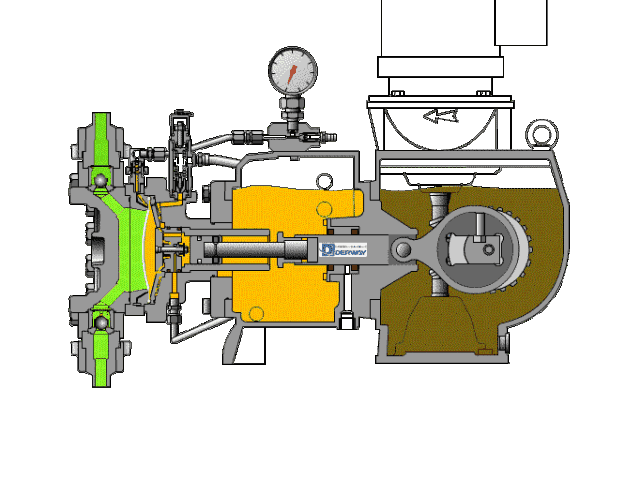

隔膜泵工作原理動圖
膜片必須具有良好的柔韌性和耐腐蝕性，并且材料通常為聚四氟乙烯，橡膠等。安裝在膜片兩側均帶有網眼的鍋底形零件以防止膜片局部變形太大，通常 稱為隔膜限流器。 氣動隔膜泵具有良好的密封性能，可以輕松實現無泄漏運行，并且可以用于輸送腐蝕性和高粘度的液體，例如酸，堿和鹽。
以上是湖南圣博凱斯水泵總結。
