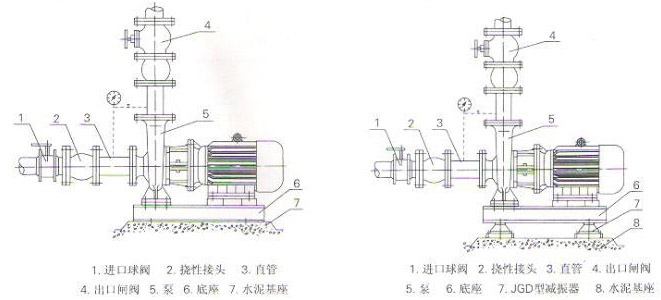

熱水循環泵安裝圖
熱水循環泵安裝圖
熱水循環泵應高出地面的高度便于安裝，且不應小于0.1m。熱水循環泵運輸到指定位置后，進行設備吊運安裝，準確就位于已經做好的設備基礎上，然后穿上地腳螺栓并帶螺帽，底座底下放置墊鐵，以水平尺初步找平，地腳螺栓內灌混凝土。
待混凝土凝固期滿進行精平并擰緊地腳螺栓帽，每組墊鐵以點焊固定，基礎表面打毛，水沖洗后以水泥砂漿抹平。
熱水循環泵的隔振及防噪：在熱水循環泵進出水管上宜安裝可曲撓橡膠接頭或波紋管金屬接頭;管道支架宜采用彈性吊架、彈性托架;為創(chuàng )造良好的隔振效果，基礎隔振、管道隔振和支架隔振三者必須配齊，其中隔振墊(減震器)的面積、層數、個數、型號和可曲撓接頭的型號、數量必須按照計算結果選用及安裝。減振器的型號、定位尺寸、選配數量等參數直接關系到熱水循環泵的穩定性和減振效果，該參數的確定必須是經過專業家技術人員的精確核算確認。
熱水循環泵壓出管道穿墻、樓板處，應采取防止固體傳聲措施。
熱水循環泵調試要點
在電氣控制確保安全靈敏可靠的前提下，進行熱水循環泵的單機試運轉。
將熱水循環泵出水管上閥件關閉，隨泵啟動運轉再逐漸打開，并檢查有無異常，電動機溫升、運轉、壓力表數值、接口嚴密程度是否符合要求等。
以上是湖南圣博凱斯水泵對熱水循環泵安裝進行的總結。
