單級雙吸離心泵的特點
單級雙吸離心泵采用雙蝸殼型，減小徑向力，減小振動和噪音，軸承力小，壽命長，進口無渦流，運行平穩，損耗低。單級雙吸離心泵主要由泵體，泵蓋，葉輪，軸系，聯軸器，排氣管，回流管等組成。入口和出口均在泵軸線下方。它在垂直于軸線的水平方向上，泵殼在水平方向上中開。維護期間無需拆卸管道和電機。相同的轉子部件可以反向使用，軸完全密封，不接觸介質，不腐蝕螺紋，運行平穩，壽命長。
軸承由深溝球軸承支撐，并用油脂潤滑。（φ800口徑以上的雙列角接觸球軸承，用稀油潤滑）
軸封填充有水密封水或機械密封冷卻沖洗水的填料或機械密封通過回油管組件從泵壓力水室引入或從外部連接。
單級雙吸離心泵通過彈性聯軸器直接由電動機驅動。單級雙吸離心泵從電動機端開始沿順時針?lè )较蛐D，也可以根據用戶需要沿逆時針?lè )较蛏a(chǎn)。
泵體和泵蓋構成葉輪工作室。在入口和出口法蘭上，有用于安裝真空計和壓力計的管螺紋孔。進水和出水法蘭的下部設有用于排水的管螺紋孔。
經過靜平衡驗證的葉輪固定在軸上，兩側帶有一個套筒和套筒螺母，其軸向位置可以通過套筒螺母進行調節。

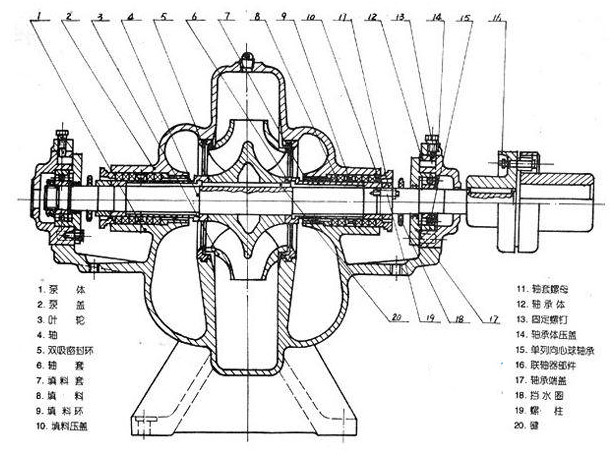

單級雙吸離心泵的結構圖
單級雙吸離心泵的結構圖
以上是離心泵廠家湖南圣博凱斯泵閥對單級雙吸離心泵的特點及結構圖進行的總結。
