鋁合金氣動隔膜泵一般分為兩種，一種是QBY氣動隔膜泵，俗稱外閥隔膜泵。從外觀上看：中間有一個空氣閥和一個先導閥，通常稱為：“空氣室都設置在隔膜泵的中心。另一個是QBK氣動隔膜泵，俗稱“內置閥隔膜泵”，因為從外觀上來看：中間只有一個閥，其他閥與QBY氣動隔膜泵相同，在兩側都有獨立的隔立柱，上下進，出口管也是如此。介質流經兩個匯流管和外部隔膜腔室，稱為“中腔室”，當介質在通過鋁合金氣動隔膜泵時，軟密封球芯和閥座一開一關這使得每個外隔膜室交替地填充和排出，球芯和閥座對通過的壓力差做出反應。并且由于球芯和閥座的的軟密封形式，還可以通過某些含小顆粒的介質。
鋁合金氣動隔膜泵工作原理

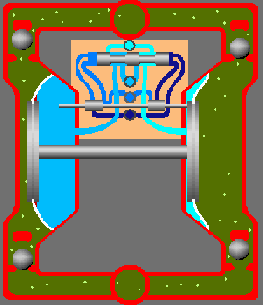

鋁合金氣動隔膜泵的工作原理
當左隔膜室隔膜片受壓向外推出時，隔膜鏈接軸在中間體內部拖動到右隔膜室向內縮回，充滿流體，在這一循壞動作完成后，配氣閥將自動變換位置，使空氣切換至另一隔膜室，反向重復上述循環動作，即兩邊隔膜室將因此呈現交替性的壓縮沖程和抽送介質動作。當壓縮空氣通過配氣閥進入左隔膜介質室時，隔膜片受壓向外推出，而形成壓縮沖程，在壓送部?jì)鹊慕橘|(zhì)即受力離開左面外隔膜室經過球芯閥座和匯流管，而后由鋁合金氣動隔膜泵的出口端流出，出口位置可以是在頂部、底部、或側面（可根據客戶要求開孔或換管進出口方向）。設置在每個外隔膜室的頂部或底部或共用一條進管和出管。左右連接隔排立柱隔膜室，靠吸口和出口接頭連接起來，鋁合金氣動隔膜泵是采用自吸的來達到抽吸介質。
在每個動作完成之后，空氣分配閥會(huì )自動改變氣源的位置和方向，以便將空氣切換到隔膜腔室的另一側，從而使兩側的隔膜腔室形成交替的吸液動作和壓送沖程動作， 并且隔膜在液腔中被壓縮工作，空氣閥不需要油和潤滑油，而干燥的空氣可以改善鋁合金氣動隔膜泵的性能。在實際操作中，配氣閥中的連桿軸推動控制膜片的交替作用以增加壓力。
以上是湖南圣博凱斯泵的總結。
