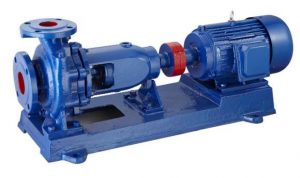

臥式清水離心泵的特點及型號意義
一、產品特點
1、臥式清水離心泵是根據國家標準ISO2858規定的性能和尺寸設計的，主要由泵體，泵蓋，葉輪，軸，密封圈，軸套和懸架軸承組成的。
2、泵體和泵蓋構成臥式清水離心泵的工作室，葉輪、軸和滾動軸承等均為泵的轉子。懸架軸承部件支承著泵的轉子部件，滾動軸承承受泵的徑向力和軸向力。
3、為了平衡泵的軸向力，大多數泵的葉輪前、后均設有密封環，并在葉輪后蓋板上設有平衡孔，由于有些泵軸向力不大，葉輪背面未設密封環和平衡孔。
4、臥式清水離心泵的泵體和凈水泵的蓋部分從葉輪的后部分開，這就是所謂的后開結構。其優點是維護方便，維護期間，泵體，吸入管道，排放管道和電動機均未移動，只需拆下伸縮聯軸器的中間聯軸器，就可以退出轉子組件進行維護。
5、為避免軸麿損，在軸通過填料腔的部位裝冇軸套保護，軸套與軸之間裝有0形密封困，以防止沿著配合表面進氣或漏水。
5、臥式清水離心泵的傳動方式是通過加長彈性聯軸器與電動機連接而成的。泵的旋轉方向，從驅動端看，為順時針?lè )较蛐D。
二、型號意義
IS(IR)80–65-160A
IS–單級單吸清水離心泵
IR–單級單吸熱水離心泵
80–泵進口直徑
65–泵出口直徑
160–葉輪名義直徑
A–葉輪切割標記
