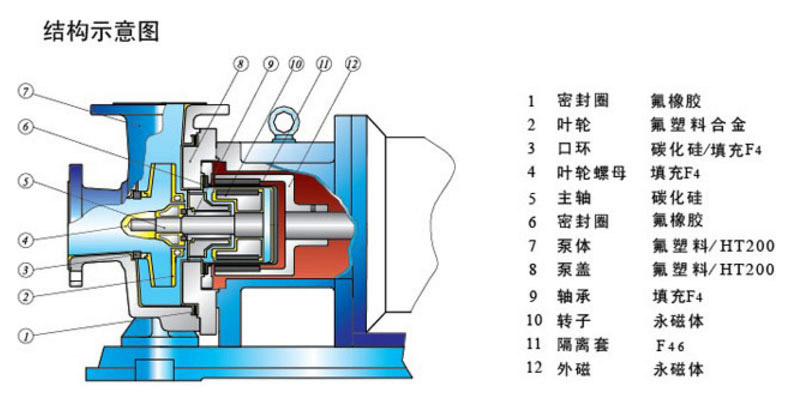

氟塑料磁力泵的結構主要由泵，磁力執行器和電動機三部分組成。磁致動器的關鍵部件由外磁轉子，內磁轉子和非導磁隔離套組成。其他部件包括葉輪，靜環，動環。它由環，密封環和軸套組成。氟塑料磁力泵的結構圖如下：
氟塑料磁力泵的結構特點
永磁體
由稀土永磁材料制成的永磁體具有寬的工作溫度范圍（-45-400°C），高的矯頑力和在磁場方向上的各向異性，并且當同一磁極閉合時不會(huì )發生退磁 彼此之間，是磁場的良好來源。
隔離套
當使用金屬隔離套筒時，該隔離套筒處于正弦交變磁場中，并且在垂直于磁力線方向的截面中感應出渦流并將其轉化為熱量。 渦旋的表達是：中等Pe-渦旋； K常數 n-泵的額定轉速； ?T-磁傳遞扭矩； 墊片中的F-壓力； ?D-墊片的內徑； 材料的電阻率； 材料當泵設計良好時，在工作條件下給出n和T，只能從F和D方面考慮降低渦旋。使用高電阻，高強度的非金屬材料進行隔離 套筒在減少渦流方面具有顯著作用。
潤滑液控制
當氟塑料磁力泵運行時，必須使用少量液體沖洗和冷卻內磁轉子和隔離套筒之間的環形間隙區域以及滑動軸承的摩擦副。冷卻液的流量通常為泵設計流量的2％-3％。 內磁轉子和隔離套筒之間的環形間隙由于渦流而產生高熱量。當冷卻潤滑液不足或沖洗孔不平整或堵塞時，會(huì )導致介質溫度高于永磁體的工作溫度，從而逐漸失去內磁轉子的磁力并失效。當介質是水或水基液體時，環帶區域的溫度升高可保持在3-5°C；當介質是碳氫化合物或石油時，環空區域的溫度升高可保持在5-8°C。
滑動軸承
氟塑料磁力泵滑動軸承的材料包括浸漬石墨，填充聚四氟乙烯，工程陶瓷等。由于工程陶瓷具有良好的耐熱性，耐蝕性和耐摩擦性，因此磁力泵的滑動軸承大多由工程陶瓷制成。由于工程陶瓷非常脆且膨脹系數小，因此軸承的游隙不得太小，以免發生軸固定事故。由于磁力泵的滑動軸承是由輸送的介質潤滑的，因此應根據不同的介質和工作條件使用不同的材料來制造軸承。
