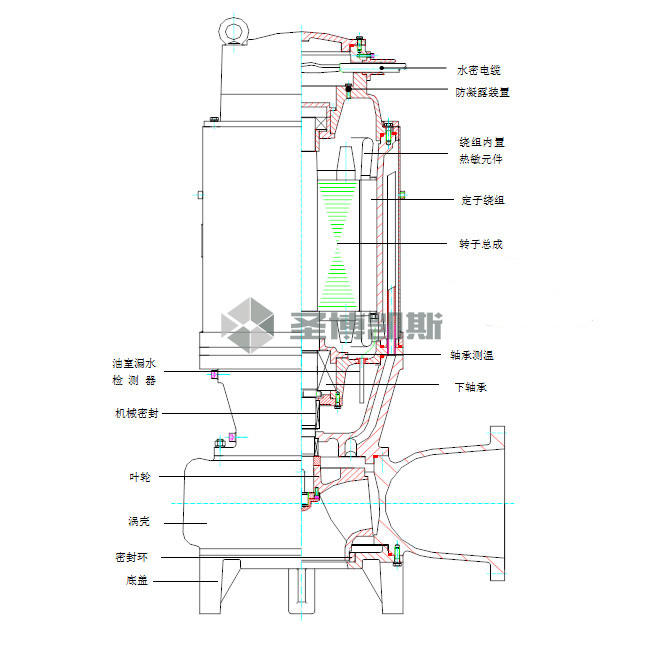

潛水排污泵在整體結構和水力模型設計上進行了大膽創(chuàng )新技術，引進和吸收了國內外先進技術，獨特的電纜密封設計，密封電纜和冷壓接頭的雙重密封保護，消除了電纜進水的隱患 ; 完美的電機冷卻設計，成套冷卻系統，可通過高壓和低壓水管實現自循環冷卻；動平衡檢測轉子和葉輪，以確保平穩運行通道中的液壓部件設計，確保一定尺寸的顆粒通過而不易堵塞，具有一定的抗阻塞和防纏繞功能；高精度的機械密封可確保合適的密封效果，同時將機械損耗降至很低；多重保護功能的設置提高了潛水排污泵運行的可靠性。（如下圖所示）
潛水排污泵是由三部分組合而成：密封裝置，控制設備和安裝系統。
密封裝置：由電機和泵頭組成。 泵頭與電動機同軸，并采用串聯式機械密封。絕緣等級：泵頭包括蝸殼，葉輪，底蓋和其他組件。根據需要，在潛水排污泵中設置了油室泄漏報警和電機繞組過熱保護。
控制設備：用于監控潛水排污泵的啟動，停止和運行。根據用戶的不同要求，它可以包括控制柜，接線盒和液體。
位置控制器等，并具有過載，缺相，短路，漏水，電動機繞組過熱，軸承過熱，電動機抗凝結等保護功能。查看控件以獲取詳細信息設備隨機說明手冊。
安裝系統：根據不同的工作條件，安裝方式包括固定濕式安裝和固定干式安裝。
以上是湖南圣博凱斯泵閥對潛水排污泵的結構圖進行的簡要總結。
