氣動隔膜泵不僅可以泵送流動液體，還可以輸送一些難以流動的介質。它具有自吸泵、潛水泵、屏蔽泵、泥漿泵、雜質泵等多種優點。
氣動隔膜泵工作原理
氣動隔膜泵的工作原理
在泵的兩個對稱工作腔中A、B中各裝有一塊隔膜，由中心聯桿將其連結成一體。壓縮空氣從泵的進氣口進入配氣閥，通過配氣機構將壓縮空氣引入其中一腔，推動腔中隔膜運動，而另一腔中氣體排出。一旦到達行程終點，配氣機構自動將壓縮空氣引入另一工作腔，推動隔膜朝相反方向運動，從而使兩個隔膜連續同步地往復運動。

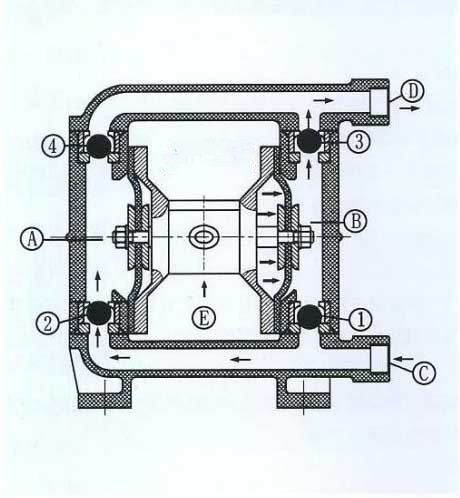

在圖中，壓縮空氣從E進入閥門，并使隔膜向右移動。 腔室A的吸力使介質從入口C流入。球閥②推入腔室A，球閥④被吸力阻塞； 腔室B擠壓介質，將球閥③從出口D推出，同時將球閥①堵住以防止回流，以便循環繼續從入口C和出口D吸入介質 。
