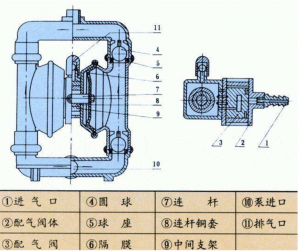

氣動隔膜泵的結構圖：
氣動隔膜泵的工作原理：
壓縮空氣由空氣壓縮機輸入到隔膜泵的氣體分配閥中，以驅動隔膜泵中間體的中間軸，從而驅動隔膜泵介質室內的隔膜泵膜片來進行橫向伸展運動以實現自吸介質的作用。介質流經兩個匯流管和外部隔膜腔（稱為介質腔）。當介質通過隔膜泵時，軟密封球芯和閥座一開一關。這使得每個外部隔膜腔室交替填充和排出芯體，并且閥座對通過的壓力差做出反應。
在每個外部膜片腔室的頂部或底部，使用一根公共的進口管和出口管。左右兩個分隔的柱形隔膜腔室通過一個吸氣口和一個出口接頭相連。水泵使用自吸功能到達吸入介質。當左隔膜腔室的隔膜被壓力推出時，隔膜連桿軸將中間主體中的右隔膜拖向內縮回，充滿液體。該循環完成后，閥門將自動改變位置以使空氣切換到另一個隔膜腔室，并反向重復上述循環動作，也就是說，兩側的隔膜腔室將因此表現出交替的壓縮沖程和泵送介質作用。
