分段式多級離心泵的工作原理：分段式多級離心泵中部的每個葉輪都配有一個導向輪，該導向輪是一個固定盤。 其功能是通過減速將從葉輪噴出的液體的部分動能轉換為靜能，并收集沿徑向返回的液體，將其引導至下一個葉輪組。 葉輪搜索的前側在葉輪外緣周?chē)幸粋€(gè)正向導向葉片，在背面有一個反向導向葉片，可將液體導向葉輪的下一高度。 從葉輪排出液體后，液體沿與液體速度相同的方向平穩地進入正導向葉片，并繼續沿正導向葉片向外流動。 速度逐漸降低，靜壓可以繼續增加。 當液體到達導向葉片的外腔時，流速小且靜壓力能量大。 液體從前導向葉片流出后，沿軸向沿著導向葉片的內部隔板流動，并沿反向導葉片向內流動，同時降低了圓周流量并沿軸向進入下一級葉輪 。
以下介紹了分段式多級離心泵的結構圖（圖示如下）。

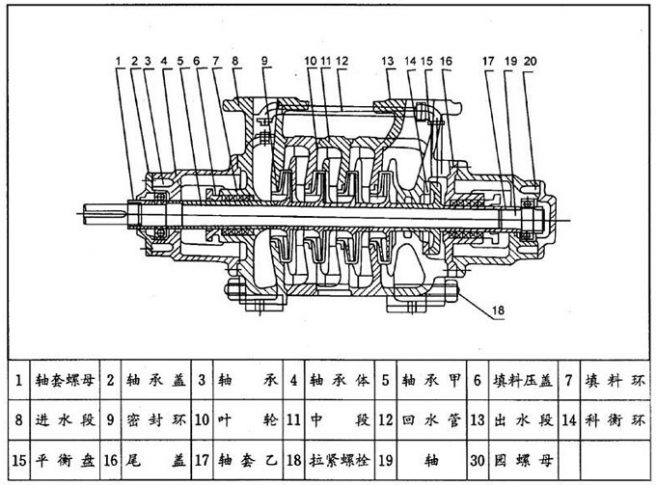

多級離心泵結構圖
分段式多級離心泵采用蝸殼，每個葉輪的外周都有一個相應的耳蝸腔，相當于安裝在同一根軸上的幾臺單級蝸殼泵，因此也稱為蝸殼多級泵。 由于泵體是水平分隔的，因此吸入口和排出口直接位于泵體上，維護非常方便。 僅需要泵蓋即可改造整個轉子。 轉子需要拆卸，連接管也不需要刪除。 這種泵的葉輪通常均勻地對稱布置，并且大部分軸向力是平衡的，因此不需要安裝軸向平衡裝置。
壓力高時，通常使用分段式多級離心泵。 該泵是分體式多級離心泵，由前部分，尾部分和多個中間部分組成，它們通過四個長桿螺栓整體連接。 安裝在泵軸上的葉輪數量代表離心泵的級數。 中間部分的每個葉輪均配有導向輪。 導輪的作用與蝸殼的作用基本相同。 葉輪通常是單吸的，吸力方向是一個方向。 為了平衡軸向力，平衡盤安裝在后面，并通過平衡管連接到前部分的入口。 在工作過程中，轉子可以在軸向上左右移動，葉輪組的軸向力由平衡盤的推力平衡，以使轉子保持在平衡位置附近。軸的兩端由軸承支撐并放置在軸承座上，并且軸的密封裝置設置在軸的兩端。
根據不同場合，分段式多級離心泵可分為普通分段式多級離心泵，中低壓鍋爐給水泵，高壓鍋爐給水泵。
分段式多級離心泵也沒有自吸能力，必須在啟動前加注。 各種分段式多級離心泵的工作原理是葉輪帶動液體高速旋轉，使液體產生離心力并獲得能量。 這樣，使葉輪前端處的吸入腔中的液體進入葉輪。 葉輪在其上工作之后，將其扔入導輪中。 導輪的能量旋轉后，它進入葉輪。 然后進入導輪等，直到將其從葉輪中扔出，由蝸殼收集，并送至排出口進行排放。
