臥式節能泵（節能循環泵），該循環泵包括泵體、排氣閥、葉輪、泵蓋、電機、第一緊固螺絲、加長軸、緊釘螺絲、第二緊固螺絲和底座，在所述泵體的一側設有進口，泵體的上部設有出口，排氣閥設置在出口的一側，所述進口與加長軸同軸線，所述葉輪套設在加長軸上，葉輪通過第一緊固螺絲安裝在加長軸的一端，所述葉輪、加長軸、進口均同軸線設置，所述加長軸的另一端穿過泵蓋與電機傳動軸端相連，所述泵蓋一端通過第二緊固螺絲固定連接在電機上、泵蓋另一端通過緊釘螺絲連接在泵體上，電機固定在底座上。本實用新型提高了葉輪的水力效力，同時增大了有效流通面積，提高了循環泵的工作效率從而達到節能效果，穩定性好，有很好的應用前景。

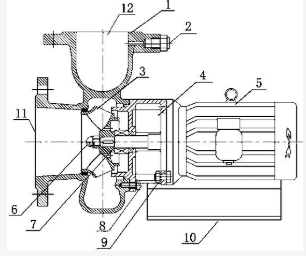

注: 1.一種臥式節能循環泵，其特征在于，該循環泵包括泵體（1）、排氣閥（2）、葉輪（3）、泵蓋（4）、電機（5）、第一緊固螺絲（6）、加長軸（7）、緊釘螺絲（8）、第二緊固螺絲（9）和底座（10），在所述泵體（1）的一側設有進口（11），泵體（1）的上部設有出口（12），排氣閥（2）設置在出口（12）的一側，所述進口（11）與加長軸（7）同軸線，所述葉輪（3）套設在加長軸（7）上，葉輪（3）通過第一緊固螺絲（6）安裝在加長軸（7）的一端，所述葉輪（3）、加長軸（7）、進口（11）均同軸線設置，所述加長軸（7）的另一端穿過泵蓋（4）與電機（5）傳動軸端相連，所述泵蓋（4）一端通過第二緊固螺絲（9）固定連接在電機（5）上、泵蓋（4）另一端通過緊釘螺絲（8）連接在泵體（1）上，所述電機（5）固定在底座（10）上。
湖南圣博凱斯泵閥總結。
