上一篇文章介紹了PROFIsafe地址有源地址和目標地址。 源地址實際上是CPU的ProFi安全地址，目標地址是故障安全模塊的ProFi安全地址。 在硬件配置中設置源地址和目標地址后，將配置下載到故障安全CPU。 此時，CPU無法與故障安全模塊進行ProFi安全通信。 因為還需要向故障安全模塊分配地址。 在今天的文章中，我們將討論如何分配PROFIsafe的目標地址。
本文包括以下主題：
ET200S/ET200M/ET200pro故障安全模塊的ProFi安全地址分配； ET200SP/ET200MP故障安全模塊的ProFi安全地址分配； S7-1200故障安全模塊的ProFi安全地址分配；
1、ET200S/ET200M/ET200pro失效安全模塊的ProFi安全地址分配
ET200S/ET200M/ET200pro分布式系統的故障安全IO模塊有一系列DIP開關，需要將DIP開關設置為硬件配置的ProFi安全目標地址值。
例如，下圖為ET200S的故障安全數字量輸入模塊，模塊上部有一系列DIP開關，共有10個，最右邊的編號為0，向左依次增加。 把開關轉到上面的ON位置表示數字1，轉到下面的OFF位置表示數字0；

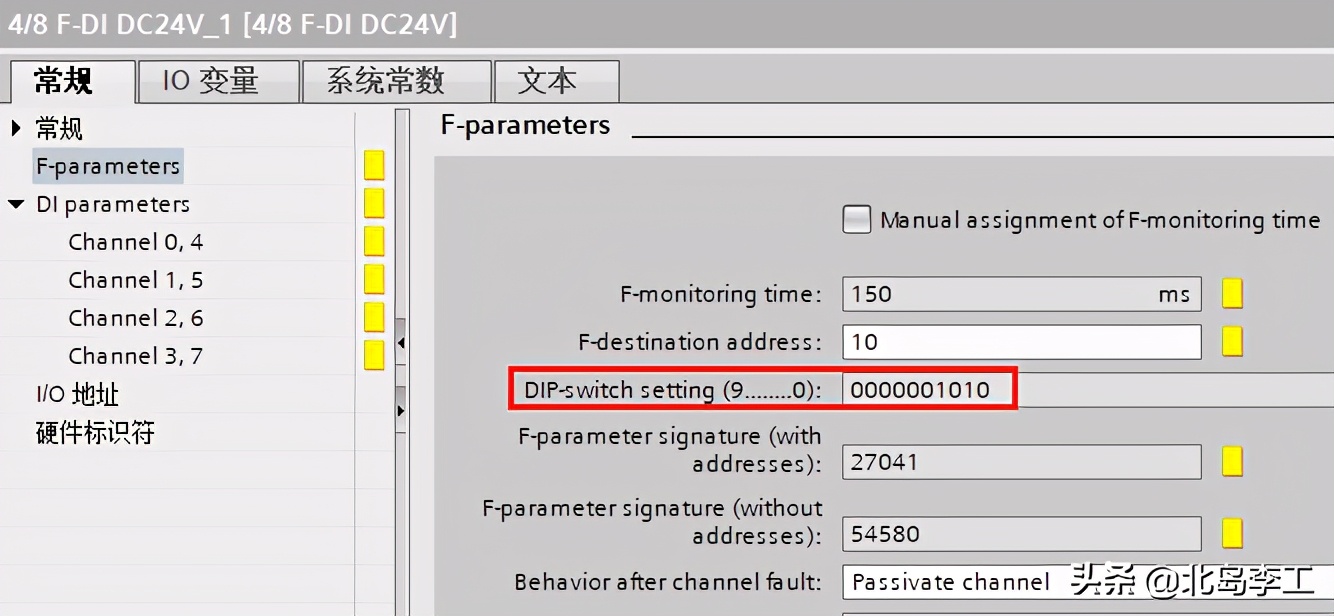

在硬件配置中，指撥開關的設置值出現在目標地址下面。 只需根據該值打開或關閉適當的指撥開關，如下圖所示。
2、ET200SP/ET200MP故障安全模塊的ProFi安全地址分配
ET200SP/ET200MP故障安全模塊沒有DIP開關，這些PROFIsafe地址存儲在模塊內部的內存中，必須由軟件分配。

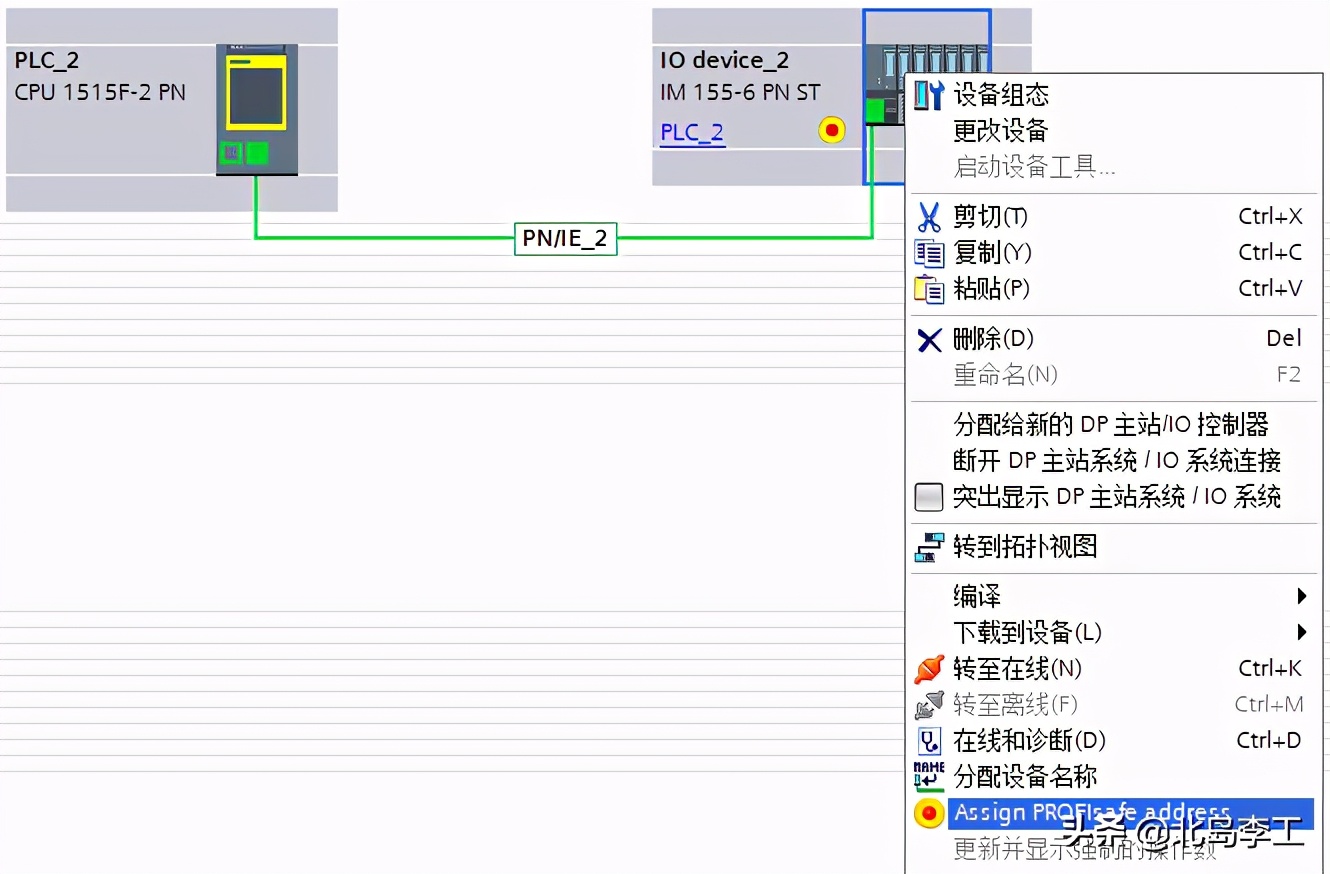

打開博途開發環境，在【網絡(luò )視圖】中選擇要分配地址的從站，右擊顯示的對話框中點擊【Assign PROFIsafe address】。 如下圖所示。

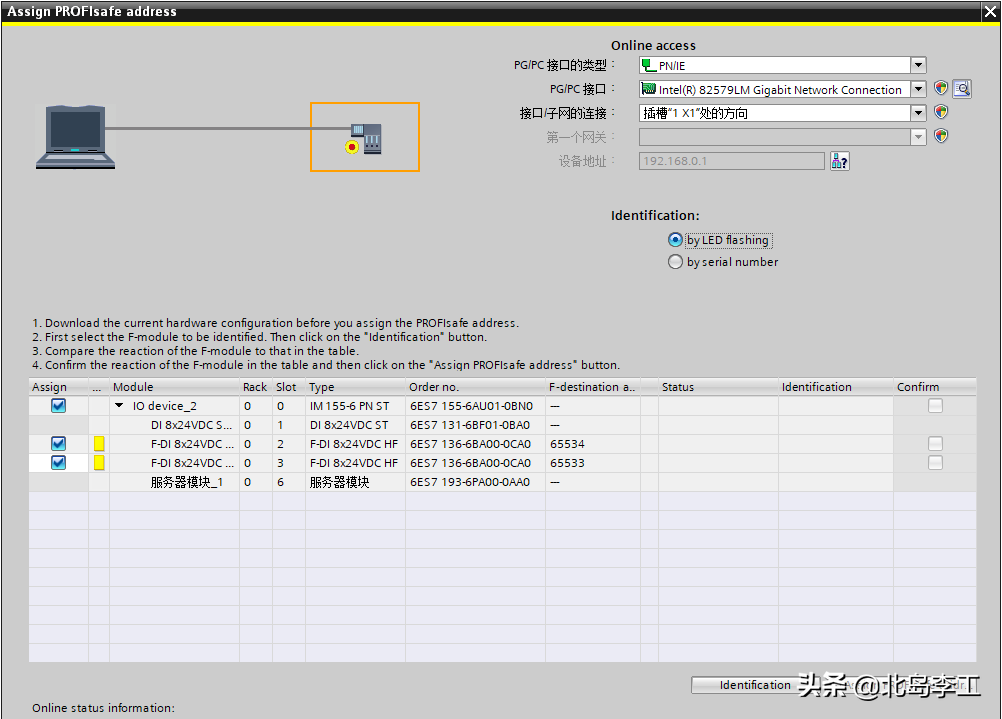

在顯示的對話框中，選中標記為黃色的故障安全模塊，單擊“識別”識別按鈕。 識別完成后，勾選右側的“Confirm”確認欄，點擊“Assign PROFIsafe address”分配地址。 請參照下圖。
如果操作成功，將顯示相應的提示。
3、S7-1200失效安全模塊的ProFi安全地址分配
S7-1200故障安全IO模塊不需要特別分配ProFi安全地址，配置下載完成后會(huì )自動分配CPU。
那么，這里介紹一下西門子的故障安全ProFi安全地址的分配。
