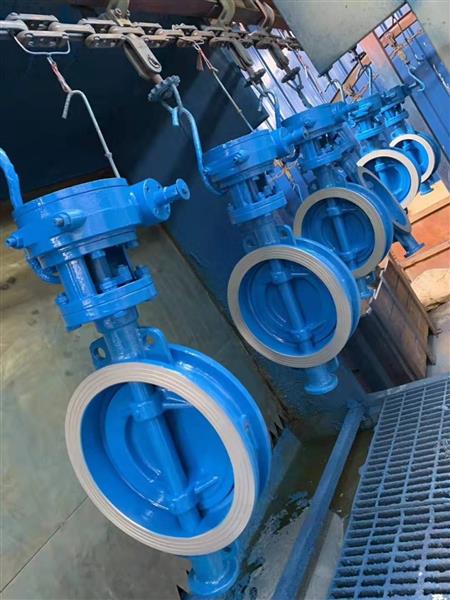

D373h蝸輪對夾式硬密封蝶閥的蝶板安裝于管道的直徑方向。在蝶閥閥體圓柱形通道內，圓盤形蝶板繞著軸線旋轉，旋轉角度為0°~90°之間，旋轉到90°時，閥門則牌全開狀態。蝸輪對夾式硬密封蝶閥D373H-16C的詳細信息三偏心對夾蝶閥的特點就是從根本上改變了密封構造，不再是位置密封，而是扭力密封。即不是依靠閥座的彈性變形，而是依靠閥座的接觸面壓來達到密封效果，因此一舉解決了蝶閥金屬閥座零泄漏這一難題。在密封角度設計上解決了介質正、反流向時介質壓均可部份作用到密封面上，接觸面壓加上部份介質壓力作用密封面使耐高壓高溫也迎刃而解。 所謂三偏心是指在雙偏心結構的基礎上再增加一個角偏心，即使蝶閥的密封面呈傾斜錐形。這種結構的特點是將蝶板周邊外側加工成外斜錐面，將密封閥座內側加工成內斜錐面。蝶閥的密封斷面變成了橢圓形，蝶板密封面的形狀也因此上下不對稱。由于密封面為斜錐形，被閥桿軸分隔為偏大的一側蝶板沿著大傾斜曲面向上方壓向閥座，偏小的一側蝶板沿著小傾斜曲面向下方壓向閥座。蝶板密封圈與閥座間的密封不是靠閥座的彈性變形，而是依靠接觸面的壓緊實現密封，故三偏心全金屬蝶閥的開閉基本上無摩擦，并且隨著關閉壓力的增加，閥門越關越緊。 從三偏心對夾蝶閥的結構原理不難看出，三偏心對夾蝶閥有以下優點： 1)、密封性能好，提高了系統的可靠性; 2）、摩擦阻力小，開閉省力、靈活; 3)、使用壽命長，可以實現反復多次開關; 4)、承壓及耐高溫能力強，適用范圍廣。 三偏心全金屬蝶閥自問世以來，為滿足日益嚴酷的工況要求，其本身也經歷著自我完善和不斷發展的過程。即便基本的零泄漏，理論上三偏心全金屬蝶閥都可以做到，但實際上還是有賴于周密的設計，精密的制造。其特點如下∶ 1)、雙流向均可承壓，實現無流向限制的安裝方式。 2)、蝶閥、蝶閥全金屬密封設計，密封面采用司太立合金堆焊技術，解決了高溫高壓、低溫等嚴苛工況下，蝶閥密封性能差的難題; 3)、全新的三偏心結構設計，實現0摩擦，性能更加穩定，密封使用壽命延長。通過精巧的設計，確保蝶閥從低溫到高溫的靈活啟閉，密封性能優異、符合嚴苛工況下閥門零泄漏的密封標準。 |
