襯氟法蘭球閥型號
襯氟法蘭球閥常見的型號有：Q41F46-16、Q41F46-150Lb、VQ41F46-16、Q41F3、Q41F4、Q41F46、Q341F3、Q341F4、Q341F46、Q341PF4、Q641F3、Q641F4、Q641F46、Q641FA、Q941F3、Q941F4、Q941F46、Q941PFA等等。
襯氟法蘭球閥結構示意圖

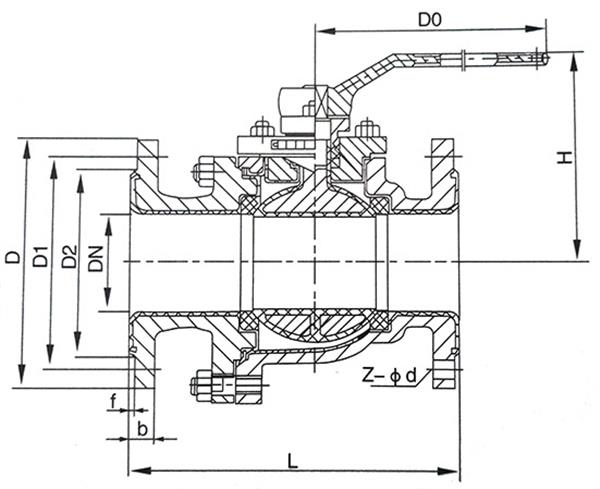

手動襯氟法蘭球閥結構示意圖

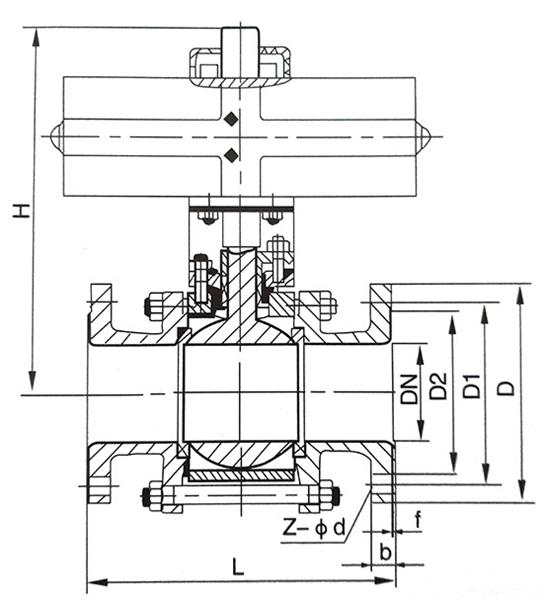

氣動襯氟法蘭球閥結構示意圖
襯氟球閥門結構為全通徑浮動球式（二段式）和全通徑固定球式（三段式）（小口徑為兩片式，大口徑為三片式），主要用于截斷或接通管路中的腐蝕性介質，并可用于流體的調節與控制，與其它閥類相比，有如下特點：
1.流體阻力小，襯里球閥內壁光滑，流道通暢是所有閥類中流體阻力最小的一種。
2.開關迅速、方便，只需將球體旋轉90°，便完成開戶和關閉動作。
3.采用特殊模壓工藝，將襯里材料襯于閥門殼體內壁，能耐強酸、強堿介質的腐蝕。襯里球面與PTFE閥座組合，密封性好，達到了零泄漏。
4.可配置氣動、電動、液動等多種驅動裝置，實現遠距離控制和自動化操作。
5.球體與閥桿融為一體，消除了轉動角差，杜絕了因壓力變化引起閥桿沖出體外的危險，保證了使用的安全性、可靠性。
襯氟球閥概述
襯氟球閥，由氣動活塞式執行機構和O型襯氟球閥組成。
閥體內腔及碟板均采用高壓注塑工藝襯有耐腐蝕、耐老化的聚全氟乙炳烯，故具有可靠的耐腐蝕性和密封性。
主要用于對生產過程中酸堿等強腐蝕介質的調節或切斷。
襯氟球閥主要用于對生產過程中酸堿等強腐蝕介質的調節或切斷。廣泛應用于食品、環保、輕工、石油、造紙、化工、輕紡、電力等行業的自動調節與遠程控制系統中。
襯氟球閥閥體
型 式：法蘭襯氟球閥
公稱通徑：15～400mm
公稱壓力：PN1.0、1.6Mpa
法蘭標準：JB/T79.1-94、79.2-94等
材 料：ZG230-450襯F46
上閥蓋：與閥體一起鑄造
工作溫度：-40～+180℃；
壓蓋型式：螺栓壓緊式
填 料：聚四氟乙烯填料
襯氟球閥內組件
閥芯型式：球型閥芯
閥芯材料：2Cr13襯F46
流量特性：近似等百分比
額定行程：全開90°
襯氟球閥執行機構
型 式：AT/SR、AW/AWS、GTD/GTE雙作用、單作用活塞式執行機構
供氣壓力：0.3～0.8Mpa
氣源接口：G1/4〞、G1/8〞、G3/8〞、G1/2〞
環境溫度：-30～+70℃
襯氟球閥作用型式
單作用執行機構：氣關式(B)--失氣時閥位開(FO)；氣開式(K)--失氣時閥位關(FC)
雙作用執行機構：氣關式(B)--失氣時閥位保持(FL)；氣開式(K)-- 失氣時閥位保持(FL)
襯氟球閥附件
定位器(YT1000型)、電磁閥、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構
