單級雙吸離心泵是離心泵的一個品種，也是日常生產能見到的泵閥之一，用途還是比較廣泛的，那么你知道他的工作原理是什么嗎？今天湖南圣博凱斯泵閥的小編為大家帶來單級雙吸離心泵工作原理，感興趣的小伙伴，或者是想要了解泵閥的小伙伴一起來看一看吧！
單級雙吸離心泵結構
?
1、泵體
2、泵蓋
3、葉輪
4、軸
5、雙吸密封環
6、軸套
7、聯軸軸器
8、 軸承體
9、密封部件
單級雙吸離心泵工作方式

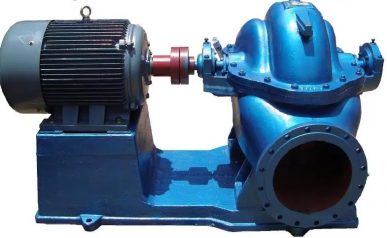

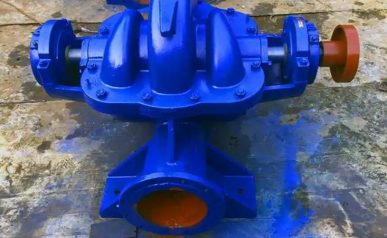

S、SH型單級雙吸泵的吸入口與吐出口均在水泵軸心線下方，水平方向與軸線成垂直位置、泵殼.中開，檢修的時候不需要拆卸，排出管路及電動機(或其他原動機)從聯軸器向泵的方向看去，水泵均為逆吋針?lè )较蛐D。如根據用戶特殊訂貨需要也可改為順吋針旋轉。
S、SH型單級雙吸泵的主要另件有：泵體、泵蓋、葉輪、軸、雙吸密封環、軸套、軸承等。除軸的材料為優質碳素鋼外， 其余多為鑄鐵制成。
泵體與泵蓋構成葉輪的工作室，在進、出水法蘭上制有安裝真空表和壓力表的管螺孔，進出水法蘭的下部制有放水的管螺孔，這樣的設計還是非常方便實用的。
葉輪經過靜平衡校驗，用軸套和兩側的軸套螺母固定，其軸向位置可以通過軸套螺母進行調整，葉輪的軸向力利用其葉片的對稱布置達到平衡，可能還有一些剩余軸向力則同軸端的軸承承受。
S型泵對于軸承處軸徑小于60mm的用滾動軸承支承，稱為甲式SH型泵；軸承處大于70mm的用巴氏合金滑動軸承支承，稱之為乙式SH型泵?，F在有很多大于70mm的泵也采用滾動軸承。甲式泵由兩個單列向心球軸承支承，軸承裝在泵體兩端的軸承體內，用黃油潤滑，雙吸密封環用以減少水泵壓水室的水漏回吸水室。
水泵通過聯軸器由電動機直接傳動。
軸封為軟填料密封，為了冷卻潤滑密封腔和防止空氣漏入泵內，在填料之間有水封環，水泵工作時小量高壓水通過水封管流入填料腔起水封作用。
以上就是湖南圣博凱斯泵閥的小編為您帶來的單級雙吸離心泵工作原理。為您推薦單級雙吸離心泵組裝與拆卸。
