從自吸離心泵結構圖可以看出自吸離心泵的結構是臥式的，自吸離心泵的配件是由聯軸器、泵軸、軸承、機械密封、軸承體、泵殼、出口座、進口座、前密封環、葉輪、后蓋、擋水圈、加液孔、回液孔、電機、底座等構成的。

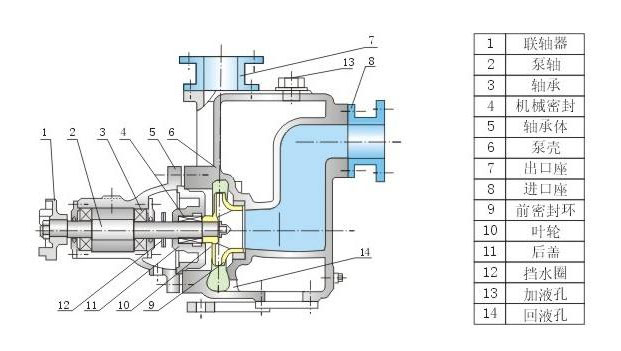

自吸離心泵結構圖
自吸離心泵結構圖
（1）自吸式離心泵的核心部分是葉輪，葉輪轉速快出力大，葉輪上的葉片起到主要的作用，水泵葉輪在裝配前需要通過靜平衡實驗。葉輪內表面需要光滑可以減少水流的摩擦損失。
（2）泵體也常被稱為泵殼，泵殼是自吸泵的主體。起到支撐固定的作用，泵體和安裝軸承的托架相連接。
（3）泵軸的作用是利用聯軸器與電機相連接，把電機的轉矩傳遞給葉輪，泵軸是傳遞機械能的主要配件。
（4）軸承是套在泵軸上支撐泵軸的部件，有兩種分別是滾動軸承與滑動軸承。滾動軸承采用牛油作為潤滑劑，加油需要適量太多會(huì )出現發熱太少會(huì )有響聲與發熱?；瑒?dòng)軸承采用透明油作為潤滑劑，加油可以添加到潤滑線。油太多會(huì )沿著泵軸滲出太少會(huì )出現過熱燒毀情況。自吸離心泵在運行過程中溫度在60度到85度之間，通常會(huì )在60度運行，假如太高需要查找原因。查看是否有雜質，油質是否發黑，是否進水等問題，假如有需要故障排除。
（5）密封環常被稱為減漏環。葉輪進口和泵殼間的間隙太大會(huì )導致泵內高壓區的水經過此間隙流到低壓區，會(huì )影響離心泵的出水量，降低使用效率。間隙太小會(huì )導致葉輪和泵殼摩擦產生磨損。為了增加回流阻力減少內漏的發生，延長葉輪與泵殼的使用壽命，可以在泵殼內緣與葉輪外緣結合處裝有密封環，密封的間隙可以在0.25mm～1.10mm之間。
（6）填料函是由填料筒、填料、水封環、填料壓蓋、水封管等構成。填料函的作用是封閉泵殼和泵軸之間的空隙，使泵內的水流不到外面去，同樣外面的空氣也不能進入泵內。使自吸離心泵中一直保持真空。等到泵軸和填料摩擦產生的熱量需要靠水封管注水到水封圈內使填料冷卻。ZX自吸離心泵可以正常運行。自吸泵的巡回檢查過程中對填料函的檢查需要特別注意。運行600h左右需要更換填料。

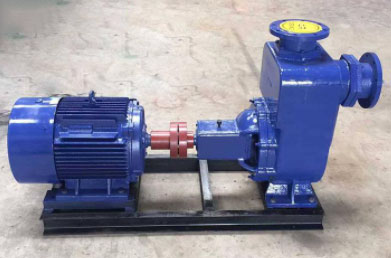

自吸離心泵
自吸離心泵過流部件
自吸離心泵的過流部件分別是：葉輪、吸入室、壓出室。葉輪是自吸離心泵的核心部件。自吸泵通過葉輪對液體作功，能量會(huì )有所增加。葉輪按照液體流出的方向可分為三類，分別是離心式葉輪、混流式葉輪和軸流式葉輪。
自吸離心泵結構圖由離心泵廠家總結。
