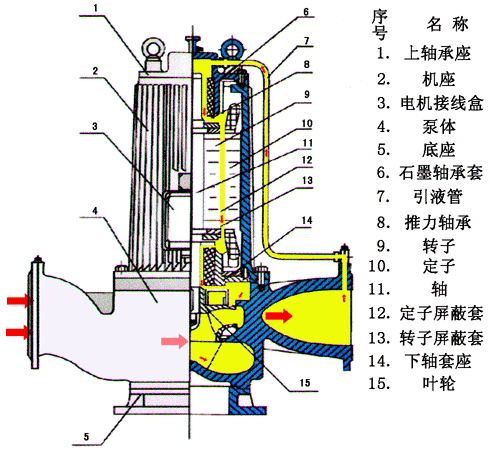

從屏蔽泵工作原理可以看出屏蔽式管道離心泵是由許多零部件構成的分別是上軸承座、機座、電機接線盒、泵體、底座、石墨軸承套、引液管、推力軸承、轉子、定子、軸、定子屏蔽套、轉子屏蔽套、下軸套座、葉輪等部件構成。
屏蔽泵工作原理動畫
屏蔽泵工作原理
管道屏蔽泵是將泵與電機連接在一起，電機轉子與葉輪一同固定在一根軸上，通過屏蔽套把電機轉子與定子隔開，轉子被泵送介質中進行運轉，把動力定子磁場傳遞給轉子。泵腔內灌滿液體時由于葉輪的快速旋轉，液體在葉輪的作用下旋轉會(huì )產生離心力，在離心力驅使下液體沿著葉片流道甩到出口。液體被甩到出口的同時，葉輪入口中心處形成了負壓區，泵內和進口管線中液體之間會(huì )有壓差產生，液體在壓差的作用下不斷的補充到泵內，進而使屏蔽泵可以連續地工作。
普通離心泵的驅動是利用聯軸器把泵的葉輪軸和電機軸連接起來的，可以使葉輪隨著電機進行旋轉，而屏蔽泵是把泵和電機連接起來。泵和電機被密封在一個充滿介質的容器中。在這個空間中只能使用靜態密封。轉子與泵的葉輪可以固定在同一根軸上，屏蔽套把電機轉子和定子分隔開。定子內表面與轉子外表面安裝有非磁性耐腐蝕金屬片制成的轉子屏蔽套與定子屏蔽套，和泵送液體完全隔開，保證定子鐵芯與轉子鐵芯不受腐蝕。取代了傳統離心泵的轉軸密封裝置，可以做到完全沒有泄露。
屏蔽式管道離心泵沒有轉軸密封，被稱為無填料泵?？梢宰龅酵耆珱](méi)有泄露。屏蔽泵把葉輪和電機的轉子連成一體，可以浸沒在被泵送的液體中，不像傳統離心泵利用聯軸器和電機進行連接。葉輪與電機被密封在同一根殼體中，無需填料或者機械密封，從根本上消除了液體的外泄。為了避免泵送液體和電氣部分接觸，電機的定子與轉子用屏蔽套和用途隔離。屏蔽泵的制造并不復雜，液力端能按照離心泵的結構形式和標準來設計制造。屏蔽泵是使用泵送的部分液體來冷卻電機，泵送的液體介質需要干凈無雜質。使用屏蔽泵可以做到完全無泄漏，可以防止環境污染與泄露。
屏蔽泵工作原理由離心泵廠家總結。推薦閱讀：屏蔽式管道離心泵的原理及結構
