單級雙吸臥式離心泵是雙吸泵的全稱，是離心泵的一種結構形式。離心泵可以分為單級單級離心泵和單級雙吸離心泵。以下講解單級雙吸離心泵的安裝前的準備工作和安裝順序。

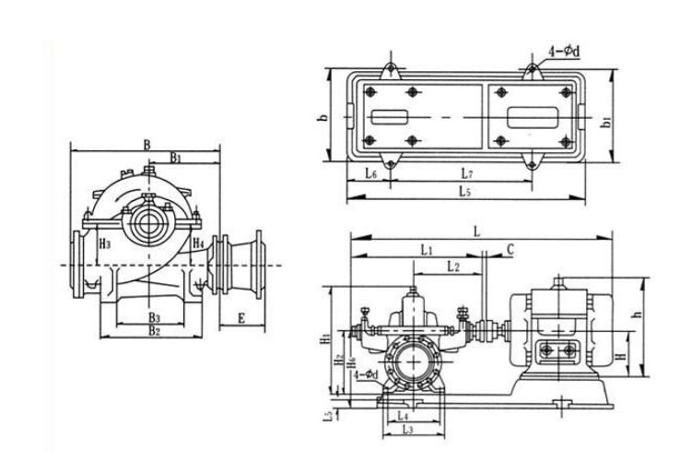

單級雙吸離心泵安裝尺寸圖
單級雙吸離心泵安裝前的準備工作
1.準備所需的使用工具和起重機械。
2.檢查雙吸中開泵和電機有沒有損壞情況。
3.按照單級雙吸離心泵安裝尺寸圖檢查所由配件。

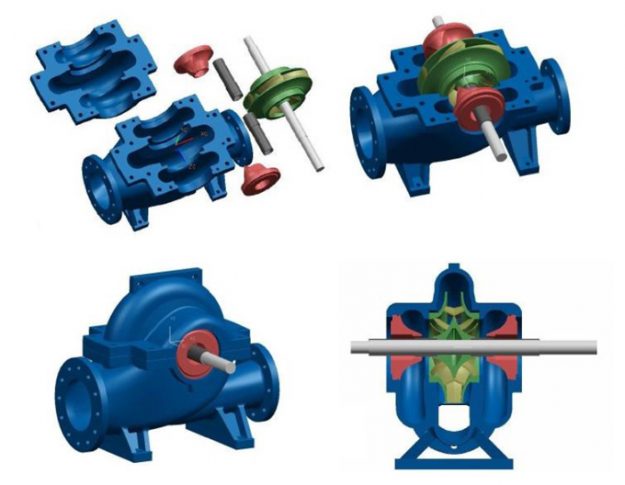

單級雙吸離心泵安裝圖
單級雙吸離心泵安裝順序
單級雙吸離心泵分為立式和臥式安裝，安裝方法大致是一樣的，下面講解臥式離心泵帶底座的安裝順序。
1.先把底座安裝在地基上，可以用墊鐵把地腳螺栓墊高20~40mm，找平后填充水泥。
2.用水平儀檢查泵座安裝位置是否水平，找平后把地腳螺栓螺母扳緊，把雙吸泵底座和地腳螺栓孔用水泥灌入。
3.等到水泥自然風干后，再檢查水平度。
4.把雙吸中開泵泵座的支撐面、泵腳和電機腳清除，把中開泵和電機放到底座上。
5.調節雙吸離心泵使軸水平，找平后上緊螺母，防止竄動，等到調節完成后，再安裝電機，在不穩的地方安裝上墊板。
6.單級雙吸離心泵和電機聯軸器之間留有一定的間隙，把鋼尺放在聯軸器上檢查，查看軸心和電機軸心線是否重合，假如不重合，可以墊上薄鐵皮，使電機聯軸器和鋼尺相符合。
離心泵廠家將為您簡要介紹單級雙吸離心泵的安裝順序，希望對廣大用戶有所幫助。
