自動攪勻潛水排污泵是在引進國外高新技術的基礎上，結合國內水泵的優點研制成功的新型排污泵產品。具有自動安裝和自動控制的優點，節約成本等優點。在排送固體顆粒和長纖維垃圾方面，效果具有優勢?？梢猿槲i糞、雞糞等介質。自動攪勻排污泵是立式安裝結構，下面講解自動攪勻排污泵結構說明。

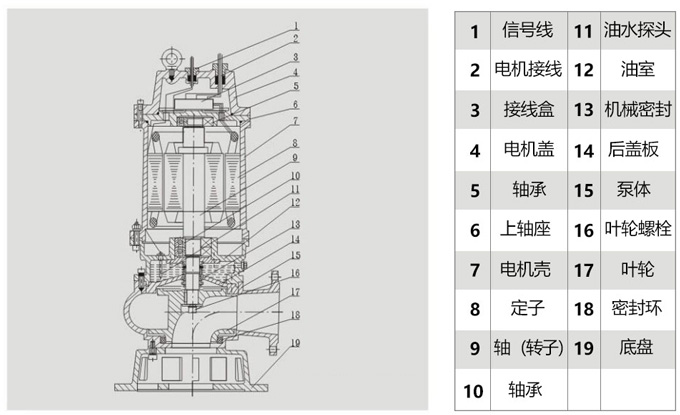

自動攪勻排污泵結構圖
JYWQ自動攪勻排污泵是由水泵和電機兩部分組合而成，通過油隔離室和機械密封組件完全隔開，TYWQ自動攪勻排污泵屬于機電一體化產品。自動攪勻排污泵結構有很多配件，分別是1.信號線2.電機接線3.接線盒4.電機蓋5.軸承6.上軸座7.電機殼8.定子9.轉子10.軸承11.油水探頭12.油室13.機械密封14.后蓋板15.泵體16.葉輪螺栓17.葉輪18.密封環19.底盤等構成。
信號線：配備水泵控制柜，對排污泵進行全方位保護，杜絕電機過載、漏水、短路、過熱等異常情況。
電機定子：使用B級或者F級絕緣。
油水探頭：被裝在油室里，機械密封損壞后，水會(huì )進入油室，探頭可以發出信號對排污泵實時保護。

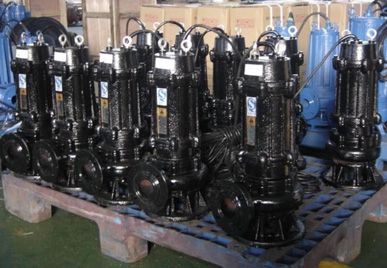

自動攪勻排污泵
機械密封：采用雙道串聯密封，材質選用碳化物，可以延長壽命等優點。
葉輪：采用單流道或者雙流道結構，有很強的通過能力，可以通過纖維垃圾和固體顆粒，減少故障的發生。
泵體：水泵的零部件之一，和葉輪配合使用。
密封環：一種帶有缺口的環狀密封件，在靜止件的內孔壁上有密封的作用。
自動攪勻排污泵結構說明由水泵廠家總結。
